《没有比收到PCB实物却发现致命缺陷更令人窒息的事了》，作为经历过两次HDMI通孔未钻孔事故的工程师，我用血泪教训验证了行业真理：当PCB出现制造缺陷时，"甩锅"本身就是技术活。

第一次事故：信任危机的爆发

当首块样品板从SMT产线下来时，插件HDMI座子突兀地悬在半空——本该存在的通孔完全消失。在冷汗浸透后背的瞬间，我的大脑启动应急程序：先调取PCB封装库验证通孔设计，再用CAM350逐层检查Gerber文件。当确认钻孔层存在完整孔位数据后，我以颤抖的手拨通了板厂电话。

板厂质量主管的回应堪称教科书："抱歉，是我们的钻机程序漏处理了异形孔文件。"这个答复既保全了双方颜面，也让我暗自庆幸。但当我看着重做板件的进度表吞噬掉两周项目周期时，隐约意识到事情并不简单。

第二次轮回：技术自信的崩塌

当完全相同的错误在三个月后重现时，职业尊严遭遇重击。这次我采取了更激进的验证手段：将原始Gerber与板厂CAM资料逐层比对，甚至要求提供钻孔机运行日志。然而所有证据都指向同一个结论——板厂确实遗漏了异形孔加工。

这场看似板上钉钉的"冤案"，直到某次Allegro文件导出操作时才露出破绽。当鼠标悬停在"生成铣削路径"选项时，我猛然惊醒：那些非圆形孔不仅需要标准钻孔文件（.drl），还必须单独输出铣削文件（.rou）。此前的Gerber检查都陷入了致命盲区——CAM350虽然能显示孔位符号，却无法识别未包含在钻孔文件中的异形孔几何特征。

责任迷局的解构

复盘这两次事故，暴露出硬件开发链条中的多重脆弱环节：

- 设计端的认知陷阱：90%工程师认为导出Gerber即完成设计交付，却不知异形孔需要特殊处理流程

- 板厂的善意谎言：多数PCB厂商选择自行背锅，反而掩盖了设计文件缺陷的根本问题

- 验证工具的局限性：传统CAM软件对非标孔的识别存在先天不足，犹如用体温计测量血压

更值得深思的是，当板厂接受"误操作"的解释时，实质是行业默认的危机公关策略——相比教育客户技术细节，承担短期损失更能维护商业关系。这种畸形的默契，使得同类错误在不同项目中反复重演。

经历双重打击后，我建立了新的工作守则：

1. 三维可视化审查：采用支持3D渲染的验证工具，实物级呈现孔槽结构

2. 制造语义转化：在输出文件时标注特殊工艺需求，如同医生在处方单添加用药警示

3. 反向确认机制：要求板厂提供制前DFM报告，重点核查异形孔处理方案

如今面对新入职工程师的同样困惑，我会给大家推荐两点，一个是捷配完全免费的DFM工具，简单实用不繁琐。

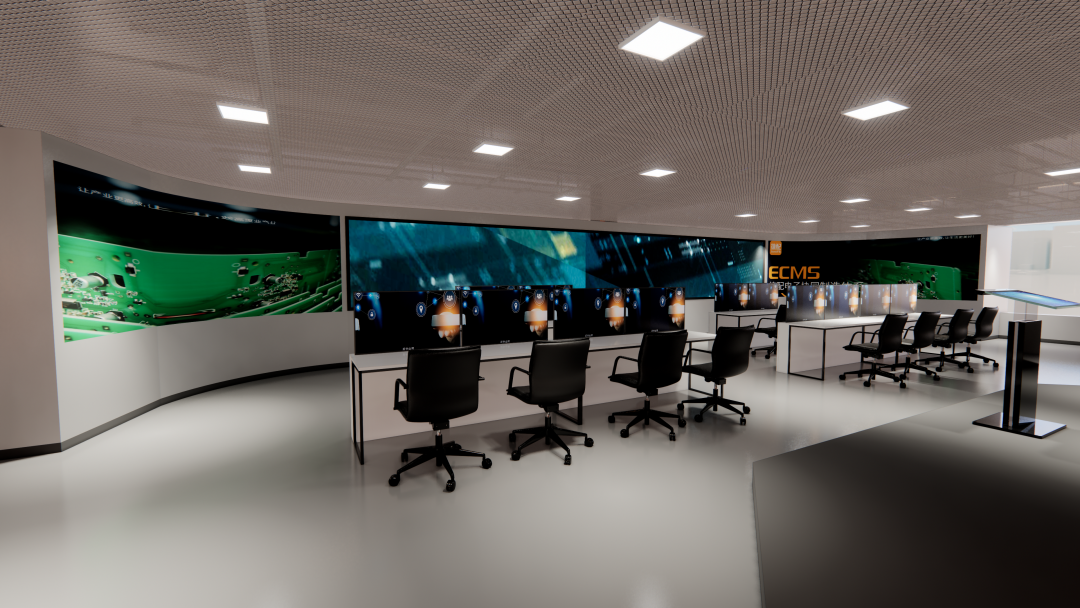

另一个是能够真正管控好生产流程品质的板厂，捷配PCB的智能化生产车间，监控所有流程，在每道工序制造前进行发现问题并解决问题，能极大保证了PCB品质。
