为什么需要阻挡层？

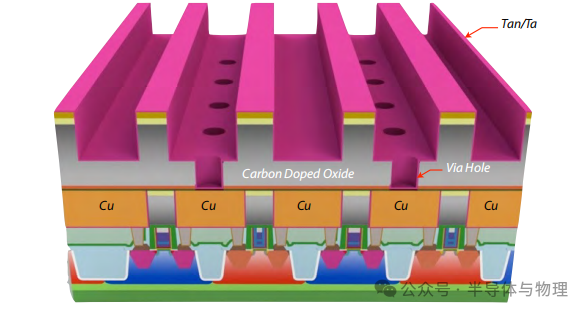

在芯片的铜互连工艺中，铜原子极易向周围的绝缘介质（如SiO₂或Low-K材料）扩散，导致电路短路或漏电失效。为了阻止这种扩散，必须在铜与介质之间沉积一层纳米级阻挡层。氮化钽（TaN）因其高致密性、抗扩散能力和导电性，成为主流选择。然而，随着制程进入28 nm以下节点，阻挡层的均匀性和覆盖性面临巨大挑战。

物理气相沉积（PVD）技术：

在22 nm和14 nm节点，PVD仍是阻挡层沉积的核心技术，其优势与创新如下：

1. 离子化金属等离子体PVD

   通过高能离子轰击钽靶材，溅射出钽原子并与氮气反应生成TaN薄膜。再溅射（Re-sputter）工艺。在沉积TaN后，用氩离子轰击薄膜表面，将底部的TaN重新分布到侧壁，显著提升深宽比>5:1的通孔覆盖率（如32 nm节点侧壁覆盖提升40%）。

2. 工艺优势

   TaN薄膜（2-5 nm）的沉积速率可达10 nm/min，适合量产；无需碳基前驱体，避免ALD工艺中的碳残留问题；设备成熟，单次工艺成本比ALD低30%以上。

3. 局限性

   深孔底部覆盖率不足，需结合溅射清洗（Sputter Clean）去除残留污染物；10 nm以下线宽中，PVD的台阶覆盖率（<50%）难以满足需求。

原子层沉积（ALD）

ALD虽在理论上具备原子级精度，但在实际应用中仍面临多重挑战：

1. ALD TaN的工艺瓶颈

   前驱体污染：使用有机钽源（如Ta(NMe₂)₅）和氨气（NH₃）反应时，碳残留会导致薄膜电阻率升高（比PVD TaN高3倍）；空间位阻效应：在深宽比>10:1的结构中，前驱体分子无法有效扩散至底部，导致薄膜不连续；沉积速率低：ALD单循环仅生长0.1 nm，沉积5 nm薄膜需50次循环，耗时是PVD的10倍。

2. 潜在优势与未来应用

   ALD可在3D FinFET侧壁实现±0.2 nm的厚度控制；
   随着线宽缩至5 nm，ALD可能成为唯一满足覆盖性要求的技术。

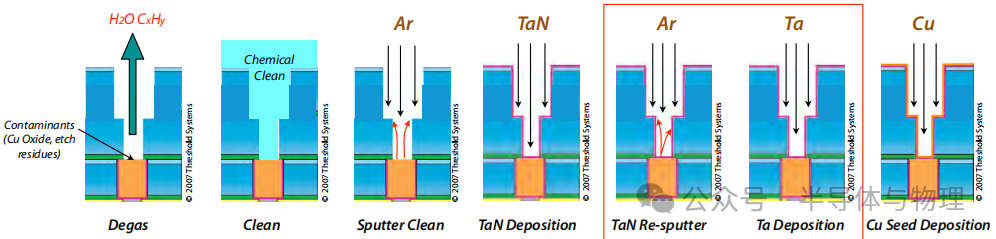

关键工艺流程解析（以28 nm双大马士革结构为例）

1. 化学清洗（Chemical Clean）

• 目的：去除通孔内的铜氧化物和刻蚀残留。

• 方法：硝酸/氢氟酸（HNO₃/HF）混合溶液腐蚀，随后200℃烘烤去除水分。

2. 溅射清洗（Sputter Clean）

• 参数：软性氩离子轰击（能量<50 eV），清除底部残留污染物，提升TaN附着力。

3. TaN沉积与再溅射

• PVD沉积：沉积2 nm TaN层，随后氩离子再溅射，将底部TaN重新分布至侧壁（覆盖率从60%提升至85%）。

4. 钽（Ta）层沉积

• 作用：作为铜种子层的黏附层，厚度1-2 nm，防止铜剥离。

5. 铜种子层（Cu Seed）沉积

• 工艺：PVD沉积300 nm铜层，为后续电镀铜填充提供导电基底。
