电子元器件封装的协同优化设计
2 小时前   浏览:296   来源:小萍子

电子元器件封装的协同优化设计

一、概述

   随着科技发展,电子元器件在通信、医疗、工业等领域的应用日益广泛,其性能要求也持续提高。封装与散热是决定元器件性能的两大关键因素。封装是将元器件用外部材料包裹,以提供物理保护、电气连接与环境隔离,防止受潮、尘蚀及化学侵蚀。与此同时,封装内部散热能力不足会显著影响元器件的可靠性。为解决这一问题,本文聚焦封装优化,从封装结构与材料开展改进,旨在确保电子元器件在满足高性能、高可靠性的同时,能在不同工况下稳定工作。


二、电子元器件的封装优化

1)重建引脚布局

  在确定具体的封装形式与材料后,为优化封装的内部结构与电气性能,需基于所选封装特性对引脚布局进行系统性重构。合理的引脚布局可有效降低信号路径长度、抑制噪声干扰、提升电源完整性与信号时序稳定性。具体优化步骤可归纳为以下四个方面:

(1)关联信号就近布置,降低传输损耗:将功能相关的信号引脚安排在布局上靠近的位置,以缩短信号物理路径,减少传输延迟与信号反射,提高信号传输质量。

(2)电源与接地引脚对称分布,提升供电稳定性:电源引脚与接地引脚应尽量围绕芯片呈对称布局,形成低阻抗回流路径,增强电源网络稳定性,抑制共模噪声,优化信号完整性。

(3)差分信号对平衡布置,抑制共模干扰:差分信号的两个引脚应在物理位置上靠近,且在走线设计时确保路径等长,避免引脚交叉或走线不对称,以降低共模噪声影响,保障差分信号的信号质量和抗干扰能力。

(4)信号按功能分区布置,优化系统时序:将时钟信号、数据信号、控制信号等按功能划分至不同引脚区域,实现信号间的空间隔离,减少串扰。同时,将电源与接地引脚在布局中与信号引脚分区设置,进一步降低电源噪声耦合。对时序敏感的信号(如时钟、复位、使能等)应集中布置在同一功能区域,确保时序一致性与同步操作的可靠性。


2)合适封装形式

  为适应现代电子设备小型化与高性能的发展趋势,宜选用表面贴装型封装形式,以提升电子元器件的整体可靠性。表面贴装封装工艺主要流程如图1所示,可概括为以下关键步骤:

   首先进行划片,即利用切割设备将含有多枚相同功能器件的半导体晶圆进行分离,形成独立芯片。随后进入装架环节,将芯片通过导热胶贴合于封装基板,实现机械固定与初步电性连接。接下来完成引线键合,通过金属线焊接建立芯片与基板间的电气互连,确保信号与电力的有效传递,此为器件功能正常实现的核心步骤。最后进行气密封装,将键合完成的封装载体与盖板结合,实现密封焊接,以隔绝外部环境干扰,保障元器件长期工作可靠性。

   在整个封装过程中,焊料层在导电、导热与结构粘接方面发挥关键作用。其材料选择与厚度设计直接影响电子元器件的散热性能与长期可靠性。常见焊料层材料的热物理参数见表。

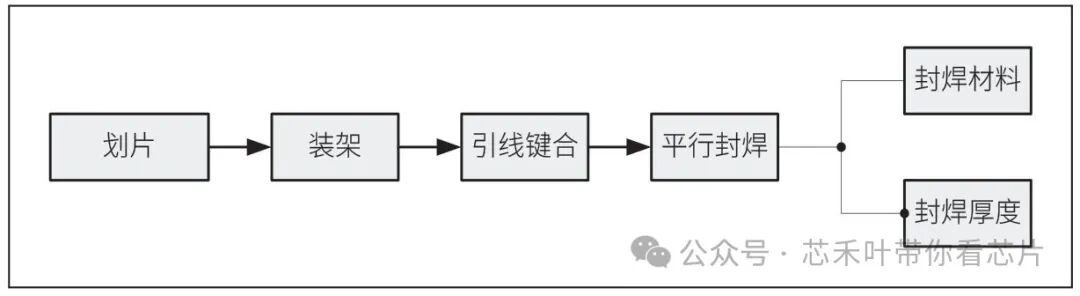

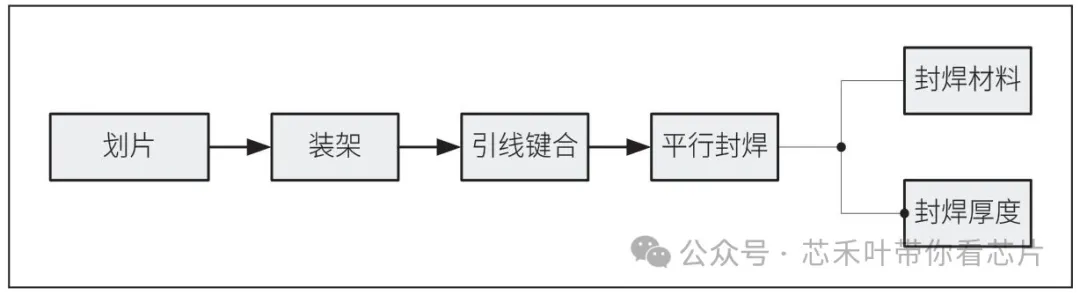

 表面贴片工艺流程图

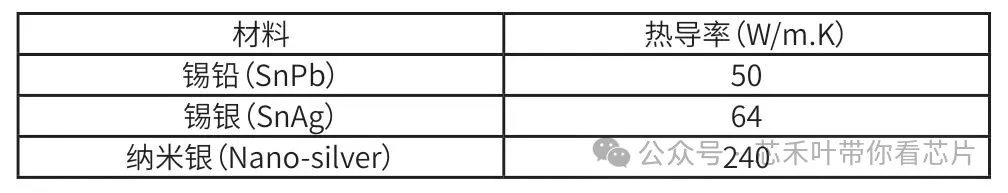

焊料层材料的热参数




   聚氨酯泡沫是一种高密度固体材料,具有机械强度高、形态稳定、不易形变等特性,可在-80℃至60℃的温度范围内稳定工作。该材料对钢、铝等金属表面表现出良好的附着力,同时具备优异的电气绝缘性能,其介电常数范围为4.0~7.5,体积电阻系数为2×10¹¹~2×10¹⁵ Ω·cm。此外,聚氨酯泡沫导热系数约为0.035 W/(m·K),绝热效果显著。在发泡固化前,该材料呈液态,具有良好的流动性与填充性,可充分填充复杂型腔,避免形成气隙或空洞。

   聚氨酯发泡材料封装工艺流程如图所示,主要步骤如下:

  1. 安全防护:操作人员需穿戴防护口罩、工作服等个人防护装备,避免吸入材料微粒或皮肤接触。

  2. 元器件预处理:清洁电子元器件表面,确保无油污、灰尘等污染物。

  3. 模具安装:依据元器件形状与尺寸定制模具,并将其准确安装于元器件上,保证定位精度。

  4. 注料封装:将元器件置于封装容器中,缓慢注入混合均匀的聚氨酯发泡材料,确保材料充分填充空隙并完整包覆元器件与模具。

  5. 固化控制:固化过程需控制环境温度在26℃~30℃、湿度在30%~35%范围内,固化时间一般为30~60分钟,以确保材料充分硬化并稳定粘附。

  6. 气密性检测:将封装后的组件置于气密测试装置中,通过气压或真空法检测是否存在泄漏。

  7. 脱模与清洁:操作人员佩戴橡胶手套与护目镜,确认材料完全固化后,小心去除模具,清理多余材料,并使用清洁工具对封装表面进行最终清洁与外观检查,确保无裂纹、气泡等缺陷。如发现问题,应及时进行修补或更换。

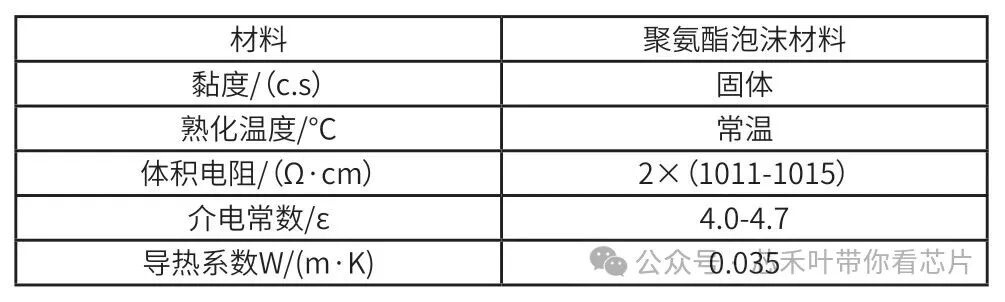

聚氨酯泡沫材料性能表

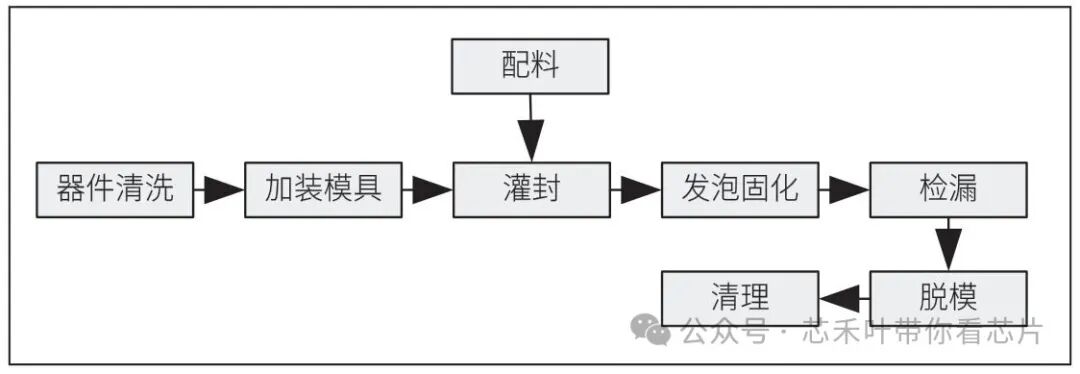

 聚氨酯发泡材料封装工艺流程图
