为什么芯片制造既怕金又用金？

2025年05月19日 11:04 浏览：71 来源：小萍子

本文介绍了金的物化性质，及其在集成电路制造中的应用和污染源。

金（Au），Gold，一方面，它是电性能极优、化学性质极稳定的贵金属，被广泛应用在芯片制程中；另一方面，它也是晶圆厂前段工艺中严禁引入的污染源，被列入高风险控制名单。

金的物化性质？

晶圆厂为什么怕金？

1，金会在硅中扩散，尤其在高温下，金原子能迅速迁移，交叉污染。

2，金在硅中引入的深能级陷阱会作为复合中心，显著降低载流子寿命，导致器件漏电流增加。

晶圆厂/封装厂为什么又用金？

1，金电极。在 GaAs、InP、GaN 等化合物半导体中，高频下金的低接触电阻、低损耗特性更为突出，适用于PA、LNA等射频模块。

2，MEMS镀金，实现某些功能，如导电，防腐等。

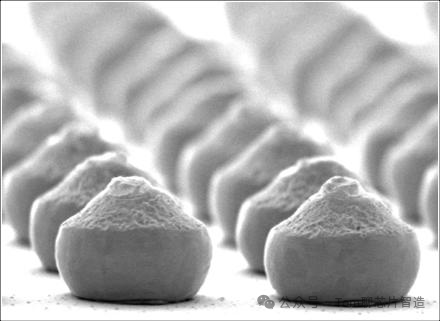

3，金凸点：用于倒装焊接，使用打线设备做出一个“金蘑菇头”，再进行热压焊接。

4，金线键合：金线柔软、导电好、不氧化，焊接窗口大，使用方便。

5，EUV掩模板金属：EUV掩模版为反射式掩模，需要选择对13.5 nm波长具有高反射率或吸收性的金属材料，来实现图形区域和背景区域的光强对比。而Au在13.5 nm下有良好吸收特性

END
