当前我国集成电路产业高速发展，产能规模、产品品质与出口实力稳步提升，国产及进口芯片已大规模应用于移动通信、航空航天、新能源汽车、人工智能等多个核心领域。作为各类高端装备的核心元器件，下游终端产品在响应速度、产品质量、使用寿命等方面的要求持续升级，倒逼芯片行业不断更新质量规范、扩大产能供给。但目前通用型集成电路的主流制造与生产工艺整体迭代缓慢，仍存在优化空间，亟需针对制程短板开展技术改良与工艺创新，以此提升芯片良品率与量产水平，赋能全产业链实现经济与社会效益协同发展。

    在集成电路整套制造流程中，光刻工艺是核心关键工序。该工艺依托光化学反应原理，将掩膜版上设计好的精密微纳图形，精准复刻转移至晶圆表面，完成微观结构加工。具体原理为：光刻机发射特定波长紫外光束并完成聚焦照射，使晶圆表层涂布的光刻胶产生感光化学反应，再配合显影、刻蚀等后续工序，最终在晶圆上复刻出与掩膜版完全匹配的电路图形与线路结构。光刻技术不仅支撑集成电路生产，也是微机电系统等微纳器件制造的核心基础，其加工精度与分辨率，直接决定芯片的制程尺寸、集成密度与整体性能。  按照曝光光源波长划分，光刻工艺主要分为传统紫外光刻与极紫外EUV光刻两大类别，常见紫外光源包含248nm、193nm等波段，EUV光刻光源波长则为13.5nm。结合瑞利分辨率公式$\boldsymbol{R=(k1·λ)/NA}$可知，在工艺常数与物镜数值孔径固定前提下，曝光波长越短，光刻理论分辨率越高。现阶段，193nm浸没式光刻与EUV光刻已成为先进芯片制程的主流方案，前者物镜数值孔径可达1.35，二者搭配成熟工艺可实现10nm以下制程加工。同时，多重图案化、纳米压印等新型光刻技术持续落地，进一步打破了传统光学光刻的精度限制，为芯片制程持续升级提供了技术支撑。

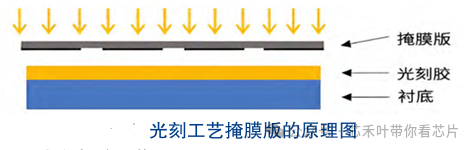

   光刻机是集成电路制造的核心精密光学设备，主要依靠光学投影系统，将掩膜版上的电路图案精准复刻转移到晶圆表面。设备核心组成主要包含曝光光源、光学投影系统、光路调制组件、高精度晶圆工作台等关键模块。  设备工作时，依托准分子激光器激励铒铝石榴石晶体或铌酸锂晶体，生成高能量密度的深紫外激光；光束经过准直校准后，定向照射至掩膜版图形区域。掩膜版表面镀有铬层，铬层区域对应关键电路结构，能够阻隔激光透过，使得晶圆对应位置的光刻胶无法感光曝光，无铬遮挡的透光区域则正常完成曝光反应。  以主流步进式光刻机为例，完整曝光流程原理清晰：激光器输出248nm波长的准分子激光，光束先经过匀化处理，保证能量均匀稳定，再投射至掩膜版。携带电路图形信息的光线穿透掩膜版石英基底，经由高精度缩倍投影透镜组，将原始电路图形缩小至四分之一至五分之一，最终精准聚焦在表面涂有光刻胶的晶圆之上。同时，晶圆工作台可实现微米级精密位移，通过分步移动、逐区重复曝光的方式，让电路图案完整覆盖整片晶圆，完成整体光刻加工。

   光刻胶是一类具备感光特性的有机高分子材料，主要由基体树脂、光引发剂、增感剂以及有机溶剂等组分复配而成。依据曝光区域发生的化学反应差异，光刻胶主要分为正性光刻胶与负性光刻胶两大类：正性光刻胶曝光后区域溶解性提升，负性光刻胶则恰好相反。

   目前制程广泛使用化学放大型光刻胶，这类材料添加了微量酸生成剂。在光照作用下会生成酸性催化剂，能够大幅放大曝光区域的溶解差异，溶解度可提升数百倍，以此实现更高的感光灵敏度与图形解析精度。

在光刻曝光环节，光刻机发射的高能光子作用于光刻胶表层，胶体内的光引发剂吸收光能后发生分解，释放出强酸物质。光酸会与光刻胶中未交联的树脂成分发生化学反应，转化为易被显影液溶解的小分子物质。曝光结束后，通过曝光后烘烤（PEB）工艺，可进一步加速光酸生成与催化反应，强化光刻胶的反应效果。

   后续经过显影处理，选择性去除曝光区域的光刻胶，即可在晶圆表面形成与掩膜版完全对应的抗蚀图形。以此光刻胶图形作为防护屏障，再结合化学刻蚀或物理刻蚀工艺，就能将精密电路结构完整转移至晶圆基底，完成芯片微观图案的制备。

  光刻胶的极限分辨率，与曝光光源波长直接挂钩。248nm 制程配套的化学放大光刻胶，极限分辨率约 80nm；193nm 光刻胶可稳定实现 32～45nm 制程；适配 EUV 极紫外光刻的专用光刻胶，分辨率能够突破 10nm 级别。

   为持续提升芯片集成度与先进制程制造能力，行业正持续研发高灵敏度、适配高数值孔径光学系统的新型光刻胶，例如金属氧化物光刻胶等前沿材料，充分匹配高端光刻设备的工艺需求。
