什么是晶圆电镀的浓差极化?
什么是晶圆电镀的浓差极化?
2025年06月19日 10:56 浏览:227 来源:小萍子
本文介绍了在电镀的过程中的浓差极化现象。

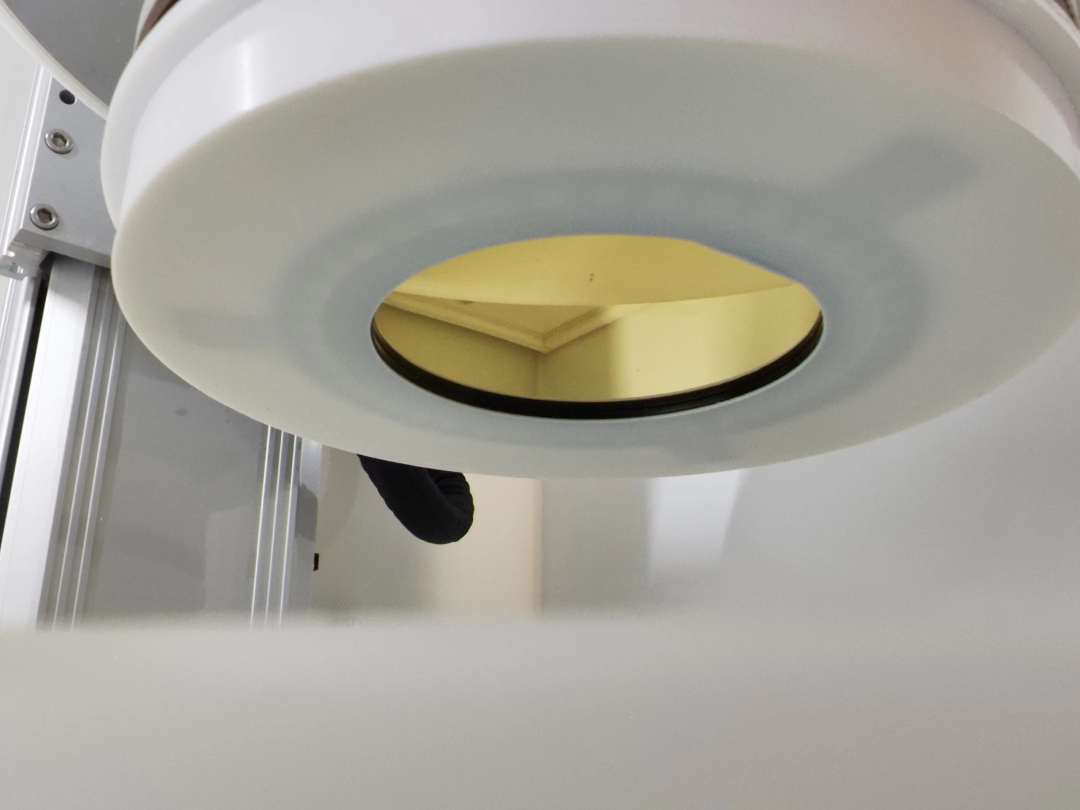

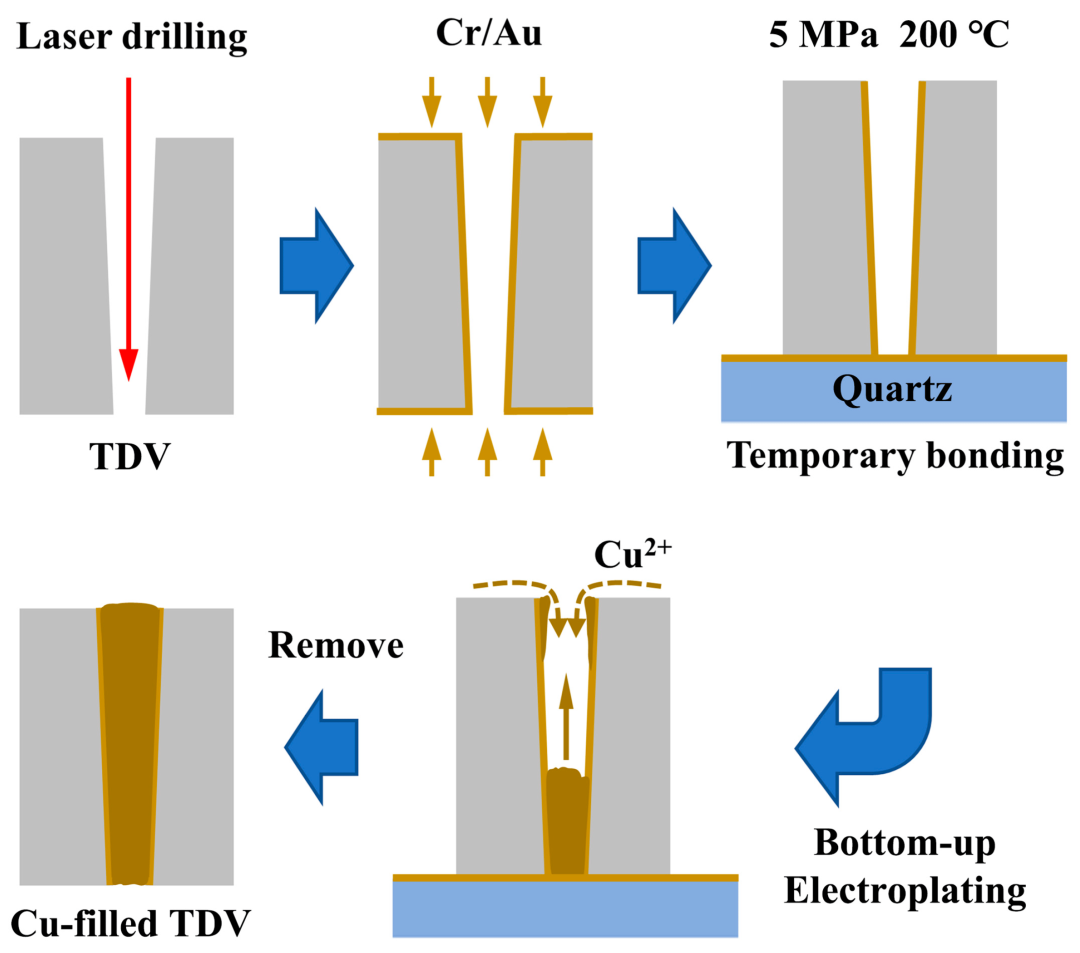

以电镀铜为例,镀液中金属离子被还原沉积在阴极(晶圆)上,化学方程式为:
Cu(2+) + 2e --> Cu(s)
由于沉积速度较快,靠近晶圆表面的 Cu²⁺
浓度迅速下降
,而溶液中远离晶圆的区域浓度仍高。这就形成了“扩散层”,造成:离子扩散跟不上沉积速度→电极表面金属离子
局部匮乏
→
电化学反应速率受限于扩散速度而非电流强度。
一句话总结:
浓差极化
是指在电极(晶圆)表面,由于金属离子被快速还原沉积,新鲜的金属离子来不及补充阴极(晶圆)表面,其浓度逐渐低于溶液主体浓度,这种现象引发的电位差称为“浓差极化”。
为什么要尽力减小浓差极化?
浓差极化会造成:
1、沉积速率下降 → 电流效率降低,电流白白耗费在副反应(如析氢)上。
2、镀层粗糙、针孔,镀层发灰发暗等,添加剂发挥不了应有的作用。
一句话总结:巧妇难为无米之炊。
如何消除电镀浓差极化?
1、旋转晶圆
2、强烈对流
3、循环搅拌
END
