集成电路封装技术已成为我国封装产业体系的重要支柱。随着技术进步与产业快速发展，IC封装技术持续向微型化、高速化方向演进，封装技术体系也在不断扩展和完善。封装工艺的质量直接决定了最终产品的核心性能，无论是对电路基板的集成，还是对芯片特征尺寸、互连面积乃至晶体管参数的优化，都要求封装技术实现高度协同与精密控制。
当前，芯片已成为不可或缺的基础性结构材料，对其相关技术进行深入研究与探索至关重要。这不仅关系到生产工艺中各类技术问题的解决（如清洗工艺），也影响着电子信息技术产业的持续发展。引线框架作为封装的关键基础材料，其技术发展对产业进步具有重要支撑作用。
IC封装材料是决定集成电路最终性能、可靠性与成本的关键因素。随着封装技术向高密度、高性能、小型化和系统化方向发展，对封装材料提出了更严苛的要求。本章将系统阐述IC封装中核心材料的物理化学特性、工艺适配性及其在先进封装中的应用。
1.封装基板材料
封装基板是承载芯片、实现电气互连和机械支撑的核心部件，其材料特性直接影响信号完整性、散热能力和可靠性。
有机基板：以环氧树脂、聚酰亚胺等为基体，常见类型包括FR-4、BT树脂、ABF等。具有低成本、易加工、适于高密度布线等优点，广泛应用于消费电子封装。其发展趋势是低介电常数、低损耗因子、高玻璃化转变温度，以满足高频高速信号传输需求。
陶瓷基板：主要包括氧化铝、氮化铝、低温共烧陶瓷等。具有高导热性、优异的高频特性、高机械强度、低热膨胀系数等特点，适用于高功率、高频微波等高端应用。其中，LTCC因其可埋置无源元件、实现三维集成的能力，在系统级封装中作用突出。
硅基板与玻璃基板：用于2.5D/3D先进封装的中介层，具有超高布线密度、优异的热匹配性。硅通孔技术可实现垂直互连，极大提升系统性能。
2.互连材料
互连材料实现芯片与基板、芯片与芯片之间的电气连接，其性能直接影响封装体的导电、导热及机械可靠性。
焊料合金：包括传统Sn-Pb焊料、无铅焊料（如SAC305）、以及面向高温、高可靠应用的新型焊料（如Au-Sn、Au-Ge、瞬态液相焊料等）。其选择需综合考虑熔点、润湿性、力学性能、热疲劳寿命及环境影响。
导电胶：由导电填料（银、铜、镍等）分散在聚合物基体中制成，通过低温固化实现连接。具有工艺温度低、应力小、适于柔性基底等优点，但导电、导热性能一般不如焊料。
金属凸块与微凸块：用于倒装芯片等先进封装，材料包括铜柱、焊料凸块等，要求尺寸均一、机械强度高、电迁移抗力强。随着凸块尺寸缩小至微米级，对材料与工艺控制提出极高要求。
3.包封与填充材料
这类材料为芯片和互连结构提供机械保护、环境保护和热管理。
环氧模塑料：目前使用最广泛的包封材料，由环氧树脂、固化剂、无机填料（主要是二氧化硅）及添加剂组成。EMC需具备低热膨胀系数、高热导率、低吸湿性、高粘接强度、适宜的流动性和快速固化特性，以应对薄型、大尺寸封装带来的翘曲、分层、冲丝等挑战。
底部填充胶：用于倒装芯片封装，填充芯片与基板之间的间隙，以降低焊点应力、提高机械强度与耐热疲劳性能。其发展从传统的毛细底部填充，向非流动型、模塑型等高效工艺演进。
导热界面材料：填充于芯片与散热器之间，用于降低接触热阻、提升散热效率。包括导热膏、相变材料、导热垫片、导热凝胶等，其性能核心是高导热系数、低热阻、良好的润湿性与长期稳定性。
4.其他功能材料
键合丝：实现芯片与引线框架或基板电气连接，材料包括金、铜、铝及其合金。发展趋势是高电导率、高强度、低成本，其中铜丝因其成本优势正逐步扩大应用，但存在氧化、硬度高等工艺挑战。
芯片粘接材料：用于将芯片固定于基板或引线框架，包括导电胶（银胶）、绝缘胶、烧结银浆等。需具备高粘接强度、高热导率（对于功率器件）、低热阻、良好的工艺性。
表面处理与保护材料：包括阻焊膜、表面涂覆（如聚对二甲苯）、电磁屏蔽材料等，用于保护电路、防止腐蚀、减少信号干扰。
5.材料选择与协同设计
在先进封装中，材料已不再是孤立选择，而是需要协同设计、系统优化。例如，在扇出型晶圆级封装中，EMC的重构过程要求其与芯片、临时载板具有良好的界面粘接性与应力匹配；在3D IC中，不同材料层的热膨胀系数匹配是防止翘曲与分层的关键。因此，未来封装材料的发展必将更加注重多材料集成、界面工程、以及材料-工艺-结构的协同创新，以支撑异质集成与系统级封装的技术突破。
IC封装通过安装、固定、密封等手段，为芯片提供关键的电学与热学保护，是确保电路稳定工作的重要环节。封装结构不仅能够防护芯片免受机械损伤和环境影响，其外壳上的触点还与芯片内部连接点相连，进而实现与外部印刷电路板及其他电子组件的电气互连，从而建立起芯片内部电路与外部系统的通路。
同时，封装也承担着将芯片与外界环境隔离的职能，以防止空气中的尘埃、湿气、离子等污染物侵入芯片内部。这些污染物若附着在芯片表面，会严重影响其电气性能、长期可靠性及整体产品质量。因此，在封装工艺流程中，尤其涉及键合、引线等关键工序时，必须引入相应的清洗工艺，以有效去除各类污染物，确保封装界面的洁净度与可靠性。

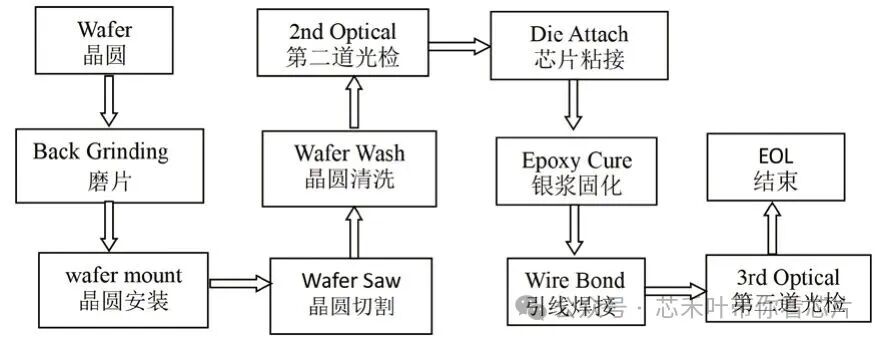

集成电路（IC）必须经过完整的封装工艺处理，才能成为终端产品并投入实际应用。封装工艺通常可分为前置过程、中间过程和后置过程三大阶段（其前段工艺流程示意图如图1所示）。随着封装技术的持续演进，具体步骤与工艺方法也在不断优化，其核心流程主要包括以下几个环节：
1.贴片：首先将硅片（晶圆）通过保护膜和金属框架进行固定，为后续的切割工序做好准备。这一步骤确保了晶圆在加工过程中的机械稳定性与定位精度。
2.划片：利用精密切割设备（如金刚石刀片或激光）将固定好的整片晶圆切割成一个个独立的裸芯片（Die）。切割完成后需对芯片进行外观与电性能的反复检查，剔除存在缺陷的单元。
3.芯片贴装：在引线框架或基板的指定位置上涂敷导电银胶或绝缘胶，然后将切割好的芯片从划片膜上取下，借助高精度贴装设备将其粘贴在预设位置。该工序实现了芯片与承载基体间的机械固定与电气连接（若使用导电胶）。
4.键合：通过热压或超声波焊接工艺，使用极细的金线（或铜线、铝线）将芯片表面的焊盘与引线框架或基板上的对应引脚连接起来，从而实现芯片内部电路与外部封装引脚之间的电气连通。
5.封装：将完成电气连接的芯片与框架置于模具中，注入环氧模塑料等封装材料，经加热加压成型，形成完整的外壳。该步骤可保护芯片与引线免受机械损伤、环境腐蚀及外界污染，同时增强元件的物理稳定性与可靠性。
6.后固化：对塑封后的组件进行低温长时间的热处理，使封装材料充分交联固化，以达到设计要求的硬度、强度与热稳定性，并释放内部应力，提升产品长期可靠性。
在整个封装流程中，污染物的存在会对集成电路性能与可靠性产生严重影响，是业界长期关注的关键问题。等离子清洗技术作为一种高效的在线清洗手段，可有效去除封装过程中残留的有机污染物、氧化物及微粒污染。该技术通过电离气体产生的活性粒子与材料表面发生物理轰击或化学反应，能够在不损伤基材的前提下实现清洁活化，显著改善界面结合质量，已在封装工艺的多个关键环节（如键合前、塑封前）得到广泛应用，成为提升封装可靠性与良率的重要工艺支撑。
前段工艺
