PCB板上常见的8种PCB标记
2024年09月23日 08:53   浏览:271   来源:小萍子

今天给大家分享的是:PCB板上常见的8种PCB标记。

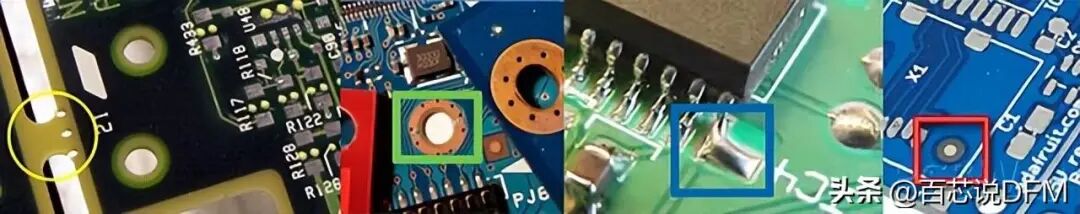

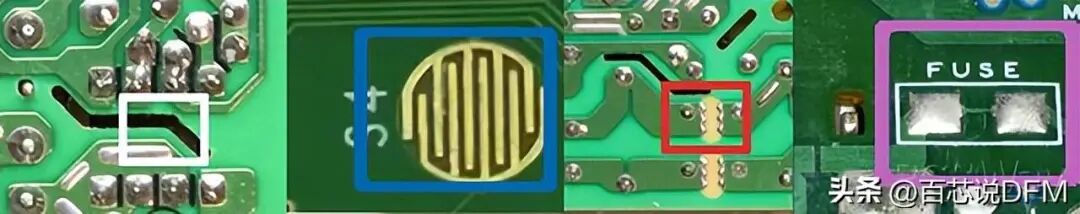

从左到右:邮票孔 - 过孔类型 - 防焊焊盘- 基准标记


从左到右:邮票孔 - 安装孔 - 防焊焊盘- 基准标记

从左到右:PCB 开槽、PCB 按钮、火花间隙和保险丝走线


从左到右:PCB 开槽、PCB 按钮、火花隙和保险丝走线

1、PCB 邮票孔

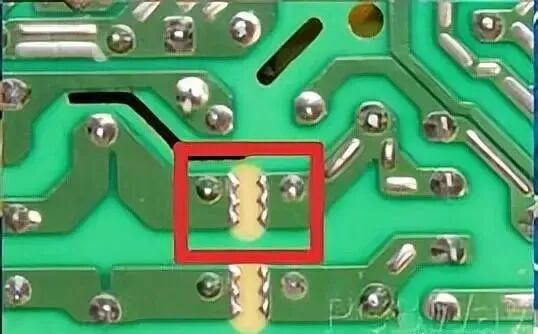

邮票孔

在进行拼板的时候,为了便于PCB板分开,在中间保留一个小的接触区域,该区域中有孔称为邮票孔。我个人觉得取名邮票孔的原因,是不是因为当PCB分开的时候像邮票一样留下那种边缘。

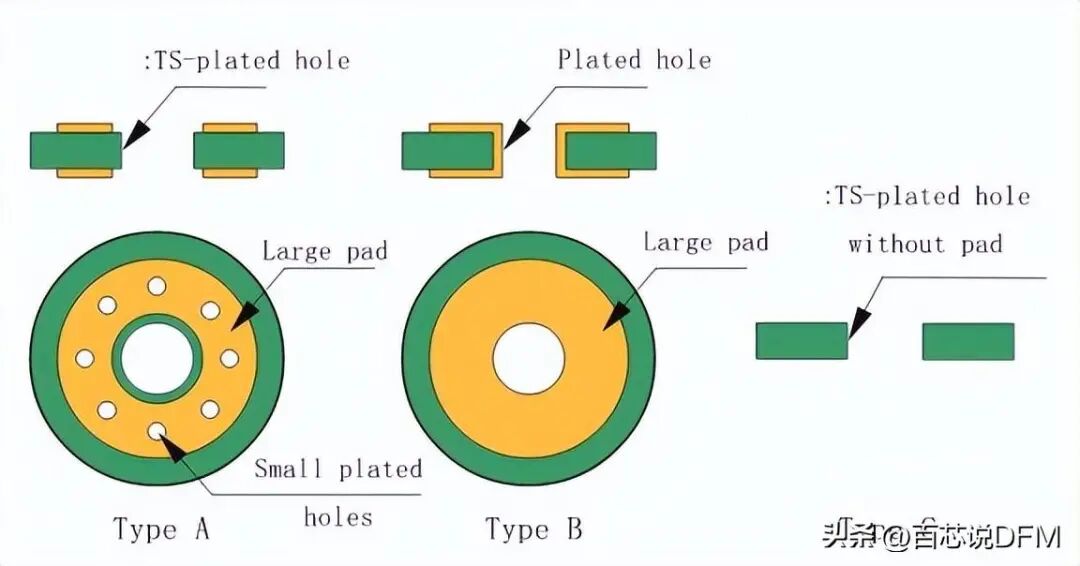

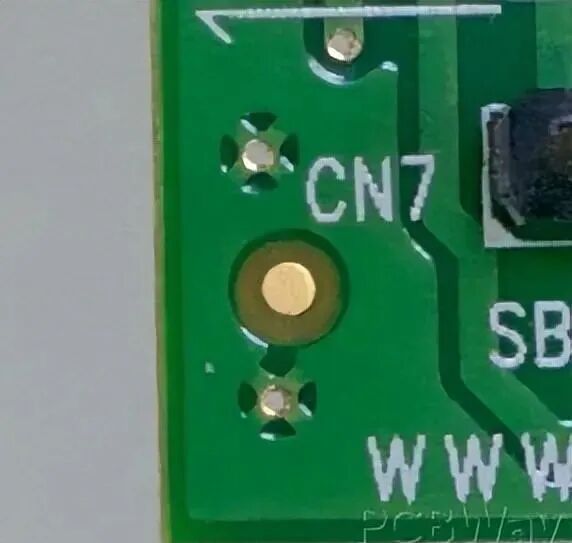

2、PCB过孔类型


PCB过孔类型

在很多情况下,你会看到安装孔被微小的过孔包围。这里主要有2种类型的安装孔:镀层和未镀层。可能会有2个原因使用周围的过孔:

  • 1、当我们想要将孔与内层连接时(如多层PCB中的GND)

  • 2、未镀孔的情况,当想连接上下焊盘的时



3、防焊焊盘(焊料窃取)

波峰焊的缺陷之一在焊接SMD的过程中容易出现焊桥,作为解决方案,人们发现在原始引脚的末端使用额外的焊盘可以解决该问题。额外焊盘的宽度是普通焊盘的2-3倍。

也被称为焊料窃取,因为吸收了多余的焊料并防止了焊桥。


防焊焊盘

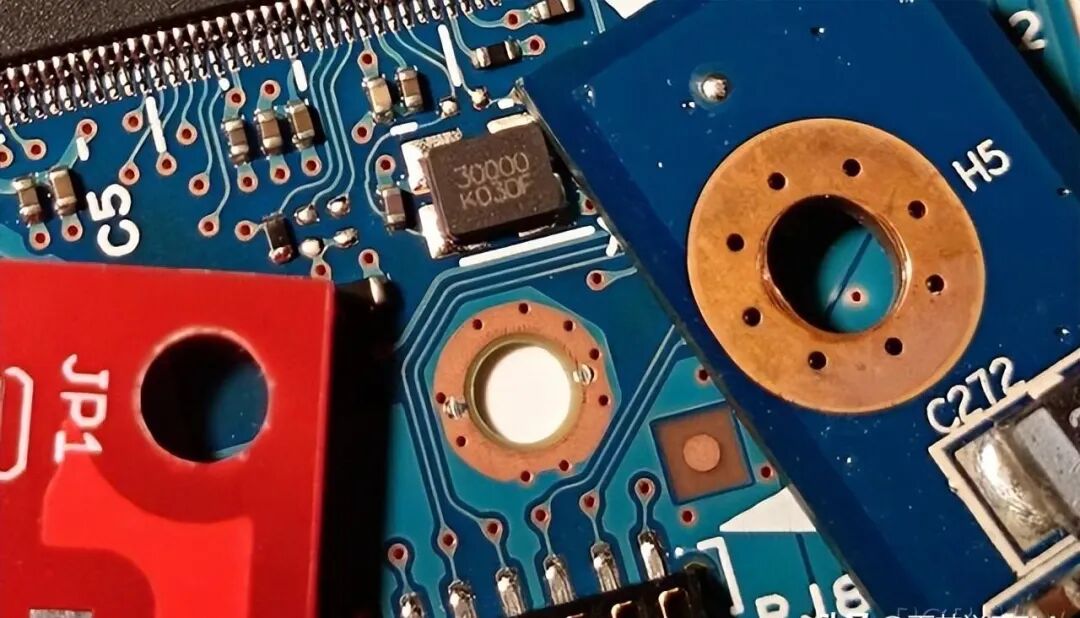

4、基准标记(Mark点标记)


基准标记

一个更大的裸圆圈内有一个裸铜圆圈。该基准标记用作拾放 (PnP) 机器的参考点。基准标记位于三个位置:

  • 1、在面板中。

  • 2、除了QFN,TQFP等小间距零件。

  • 3、PCB边角处。

关于基准标记的更详细内容,欢迎阅读以下文章:

mark点怎么制作?9个mark点定位原则,图文+案例,带你搞定mark点

5、火花间隙

火花间隙用于 ESD、电流浪涌和过压保护。高压会使两个端子之间的空气电离,并且在损坏电路的其余部分之前会在它们之间形成火花。不建议使用这种保护方式,但总比没有好,主要缺点是性能会随时间变化。

击穿电压可通过以下公式计算:

V=((3000×p×d)+1350)

其中“p”是大气压,“d”是以毫米为单位的距离。


火花间隙

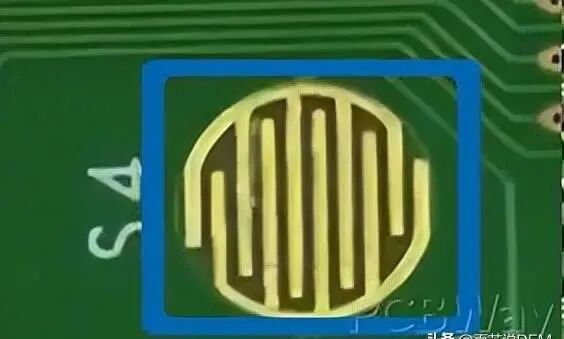

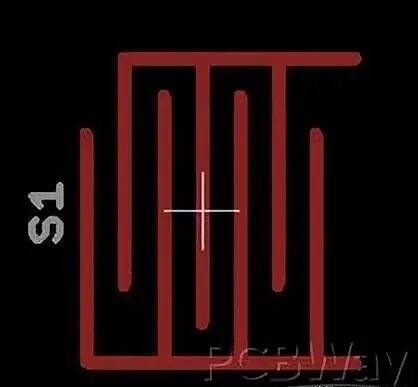

6、PCB导电按键


PCB导电按键

如果你拆过遥控器或计算器,你就应该看到过这个标记。导电按键2个交错的端子(但未连接)组成。当按下键盘上的橡胶按钮时,两个端子会连接,因为橡胶按钮的底部时导电的。


PCB导电按键

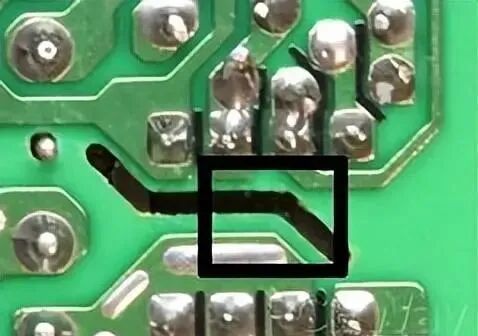

7、保险丝走线

类似于火花间隙,这是另一种使用 PCB 的廉价技术。保险丝走线电源线上的缩颈走线,是一次性保险丝。相同的配置可以用作 PCB 跳线,通过简单地蚀刻颈缩迹线来移除特定连接(PCB 跳线可以在某些 Arduino UNO 板上的复位线上找到)。


保险丝走线

8、PCB 开槽

如果你查看电源等高压设备 PCB,可能会注意到某些走线之间存在气槽。

PCB 中反复出现的临时电弧会导致 PCB 碳化,从而导致短路。为此,可以在疑似区域添加布线槽,该区域仍会出现电弧,但不会碳化。


PCB 插槽

以上就是关于 PCB上常见8种标记的介绍,希望大家多多支持。
