半导体封测之“爆米花”失效

1 小时前浏览：27 作者：小萍子

在半导体封测领域，“爆米花”失效（Popcorn Failure）是一个非常经典且破坏性极强的可靠性问题。它主要发生在塑料封装的器件中，尤其是在表面贴装回流焊过程中。

简单来说，它就像玉米粒受热膨胀爆开一样，封装体内部的水分在高温下急剧汽化，产生巨大压力，导致封装体膨胀、开裂，甚至内部芯片或引线断裂。

一、失效机制

爆米花失效的本质是“热-湿-力耦合“过程，可分为三个阶段：

1）吸湿阶段

塑料封装材料（如环氧模塑料EMC）具有吸湿性。在存储、运输或生产环境中，水分子会通过封装体表面和引脚缝隙扩散进入内部，附着在芯片表面、引线框架与塑封料界面处。此时器件外观正常，但已埋下隐患。

2）快速汽化阶段

当器件进入SMT回流焊炉，温度在几十秒内升至220°C~260°C。内部水分迅速汽化，体积膨胀可达数百倍。由于塑封料导热慢，内部水汽来不及逸出，形成高压蒸汽腔。

3）膨胀开裂阶段

蒸汽压力超过塑封料与芯片/引线框架的界面结合强度或塑封料自身断裂强度时，封装体发生分层（Delamination）和开裂（Crack）。典型表现包括：

①.界面分层：芯片表面与塑封料分离，形成空腔；

②.封装体鼓包/开裂：从引脚根部或封装底部向外爆裂；

③.内部引线断裂：压力冲击导致金线/铜线变形或断裂；

④.芯片裂纹：应力传递至硅片。

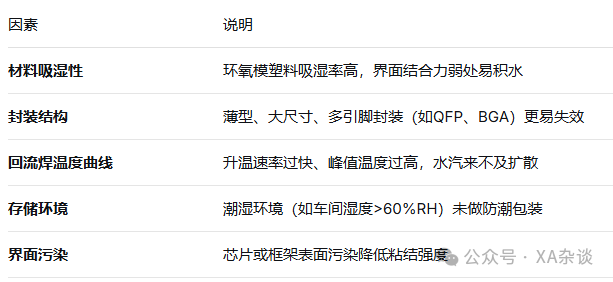

二、关键诱因

三、失效后果

①.电性能失效：引线断裂、芯片裂纹导致开路/短路；

②.可靠性隐患：分层后湿气更易侵入，引发腐蚀、漏电；

③.批量性风险：同一批次器件若吸湿一致，回流焊时可能集中爆发，造成产线良率骤降；

④.隐蔽性：部分分层在初期不影响功能，但经温度循环后演变为长期失效。

四、防治措施

材料与设计优化

1）选用低吸湿、高粘结强度的塑封料；

2）优化封装结构，减少界面应力集中；

3）芯片表面增加钝化层或粘附促进层。

严格防潮管理

1）按潮湿敏感等级进行包装、存储和使用；

2）采用防潮袋+干燥剂+湿度指示卡；

3）开封后按规定时间使用，超时需烘烤除湿。

回流焊工艺控制

1）优化温度曲线，控制升温速率和峰值温度；

2）对高MSL器件进行预热烘烤（如125°C/24h）；

3）采用氮气回流减少氧化和热应力。

检测与筛选

1）回流焊前进行烘烤；

2）回流焊后用超声波扫描显微镜（SAT/C-SAM）检测分层；

3）进行J-STD-020 预处理考核，评估抗爆米花能力。
