半导体能带理论和半导体特性
半导体能带理论和半导体特性
1 小时前
浏览:26 作者:小萍子
半导体能带理论是理解半导体所有电学、光学特性的基础框架。
一、能带是怎么来的?
孤立原子中,电子占据分立的能级。当大量原子靠近形成晶体时,原子间距离缩小,外层电子的波函数发生重叠,原本相同的能级因相互作用而分裂成密集的能级簇,这就是能带。能带内能级间距极小(约10⁻²³ eV量级),可视为连续。
晶体中电子能带分为:
①价带:被价电子填充的最高能带(绝对零度时满带)。
②导带:价带之上的空带。
③禁带:价带顶与导带底之间的能量间隙,宽度记为
Eg
。
Eg

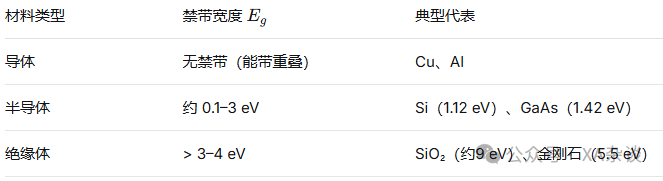

是区分导体、半导体、绝缘体的关键参数:
半导体的Eg适中,既不像导体那样价带导带重叠,也不像绝缘体那样电子难以跨越,这正是其“可控导电性”的物理根源。
二、本征半导体

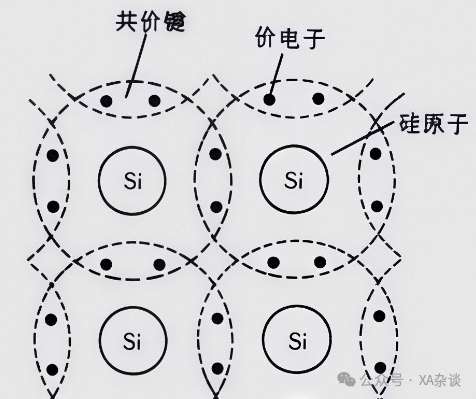

绝对零度时,半导体价带全满、导带全空,不导电。温度升高后,部分价带电子获得热能跨越禁带进入导带,在导带中成为自由电子,同时在价带留下空位空穴。电子和空穴成对产生,称为电子-空穴对。
本征载流子浓度近似满足:
三、掺杂:从本征到非本征
本征半导体导电性太弱且随温度剧烈变化,实用器件依赖掺杂:
①N型:掺入五价元素(如Si中掺P、As),多余电子成为施主,导带电子为主载流子,费米能级靠近导带底。
②P型:掺入三价元素(如Si中掺B),缺电子形成受主,价带空穴为主载流子,费米能级靠近价带顶。
掺杂浓度通常10
15
~10
20
cm
−3
,可将电导率提升几个数量级,且通过控制掺杂类型和浓度精确调节导电类型与电阻率,这是半导体工艺的基石。
四、半导体的核心特性
1. 电导率随温度升高而增大
与金属相反。金属中载流子浓度基本不变,温度升高使晶格振动增强、散射加剧,电阻增大;半导体中载流子浓度随温度指数增长,主导效应压过迁移率下降,电导率上升。
2. 光敏特性
当入射光子能量 hν≥Eghν≥Eg 时,价带电子吸收光子跃迁至导带,产生电子-空穴对,电导率增大(光电导)。这构成光电探测器、光敏电阻的原理。反之,导带电子与价带空穴复合可发射光子,是LED和激光二极管的基础。
3. 热敏特性
载流子浓度对温度指数敏感,可用于制造热敏电阻和温度传感器。
4. PN结与单向导电性

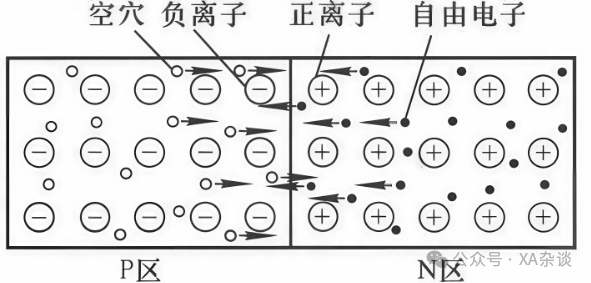

P型与N型半导体接触后,载流子扩散形成内建电场和耗尽层,产生势垒。正向偏压降低势垒、电流大增;反向偏压抬高势垒、仅有微小漏电流。这是二极管、三极管、太阳能电池、MOSFET等几乎所有半导体器件的物理核心。
5. 霍尔效应与载流子类型判别
半导体中电子和空穴同时贡献霍尔电压,符号相反。通过霍尔系数符号可判断主导载流子类型,结合电导率测量可求出载流子浓度和迁移率。
