在芯片的结构中，不同类型的薄膜如同功能各异的建筑材料。根据原子排列的有序程度，它们主要分为单晶、多晶和非晶三大类。这种原子层级的结构差异，直接决定了它们的电学、物理性质及其在芯片中的使命。

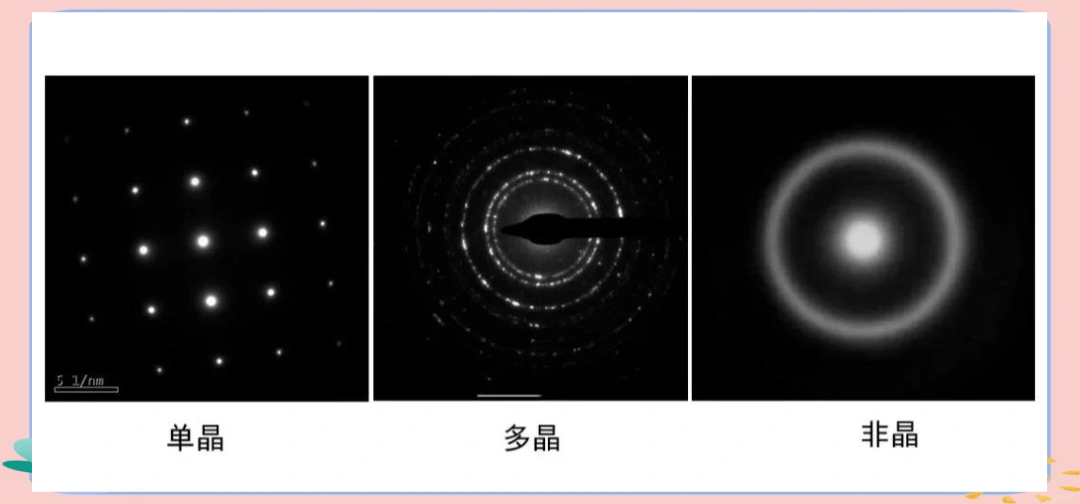

一、原子排列：三种薄膜的本质区别

想象一下建造墙壁：

 单晶薄膜：像一块完美无瑕的巨型水晶砖，内部原子在整个材料中按严格、统一的规则排列，没有断层和紊乱。在芯片中，它通常不是“沉积”上去的，而是通过外延生长在单晶硅衬底上“长”出来的。

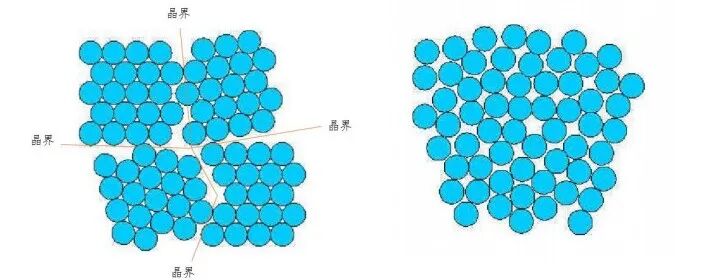

 多晶薄膜：像由无数颗细小的水晶颗粒（晶粒） 粘合而成的墙体。每个晶粒内部原子排列有序，但晶粒与晶粒之间的晶界处原子排列混乱，方向随机。
 非晶薄膜：像用玻璃砌成的墙，原子处于长程无序、短程有序的“冻结液体”状态，完全没有规则的晶粒结构。
二、芯片中的分工：各司其职的功能定位

这三种结构因其独特性质，在芯片中有着明确的分工：

薄膜类型 核心结构特征 典型芯片材料举例 在芯片中的主要功能与原因
单晶薄膜 原子排列完美、长程有序 外延硅、砷化镓等III-V族材料 构成晶体管有源区。完美的晶体结构提供极高的载流子迁移率，是芯片性能的基石。
多晶薄膜 由众多晶粒和晶界构成 多晶硅、金属（如Al, Cu, W）、氮化钛 1. 栅电极：多晶硅能与栅氧良好界面，且可精确掺杂。 2. 金属互连线：需良好的导电性和工艺兼容性，晶界会影响但可通过工艺优化。
非晶薄膜 原子长程无序、无晶界 二氧化硅、氮化硅、一些金属阻挡层 1. 绝缘介质：均匀、致密，能完美阻隔电流，且易于大面积沉积。 2. 钝化保护层：能均匀覆盖任何地形，无晶界这类可能成为扩散通道的缺陷。
三、导体与绝缘体：多晶与非晶的对比与选择

对于导体和绝缘体，选择多晶还是非晶结构，是基于电学性能与工艺需求的权衡：

1. 导体薄膜

 多晶导体（如Al, Cu, 多晶硅）：
   作用：作为互连线、栅电极、接触插塞，核心功能是导电。
   晶界的影响：晶界会散射电子，增加电阻率，对导电性是不利的。但对于栅电极，多晶硅的可掺杂性和界面稳定性比导电性更重要。对于金属互连，通过退火增大晶粒、合金化等方式来减少晶界影响。
   为何不常用非晶金属？非晶金属在热力学上不稳定，在后续工艺的热预算中容易结晶，且沉积困难，电阻率通常也较高。
 非晶导体（如非晶硅、某些阻挡层）：
   作用：主要用于过渡层或阻挡层（如TaN、TiN的非晶形态）。
   优势：因其无晶界，能极其有效地阻挡金属原子（如Cu）沿晶界快速扩散，防止污染器件。但导电性通常较差，不作为主互连材料。

2. 绝缘体薄膜

 非晶绝缘体（如SiO₂, SiNₓ）：
   作用：作为栅氧层、层间介质、钝化层、刻蚀停止层。
   绝对优势：均匀性、致密性、无漏电路径。无晶界意味着没有可导致漏电的薄弱通道。非晶SiO₂与硅的界面态密度可以做到极低，这对晶体管性能至关重要。它能无死角地平坦覆盖复杂结构。
 多晶绝缘体（如多晶陶瓷）：
   在主流硅基芯片中极少使用。因为晶界会成为离子扩散、漏电的优先通道，严重损害绝缘可靠性。仅在某些特殊存储器（如铁电存储器）中利用其特殊晶相。
