作为一名EDA软件研发工程师，平时每天都和芯片、半导体、晶体管打交道，身边不少朋友总问我：“你们天天做EDA，到底是跟啥打交道？芯片不就是个小方块吗，为啥这么难造？”其实我特别理解这种疑惑，芯片从原材料到成品，中间隔着上百道工序，外行人看着确实抽象。今天不拿专业术语糊弄人，就以从业者的视角，用通俗易懂的话把半导体、晶体管、集成电路和芯片的关系讲透，不用复杂公式和行业黑话，让大家搞懂我们每天用的电子设备，核心芯片到底是怎么来的。理解我们EDA工程师工作的核心意义。
一、半导体：芯片的“基石”，EDA设计的起点

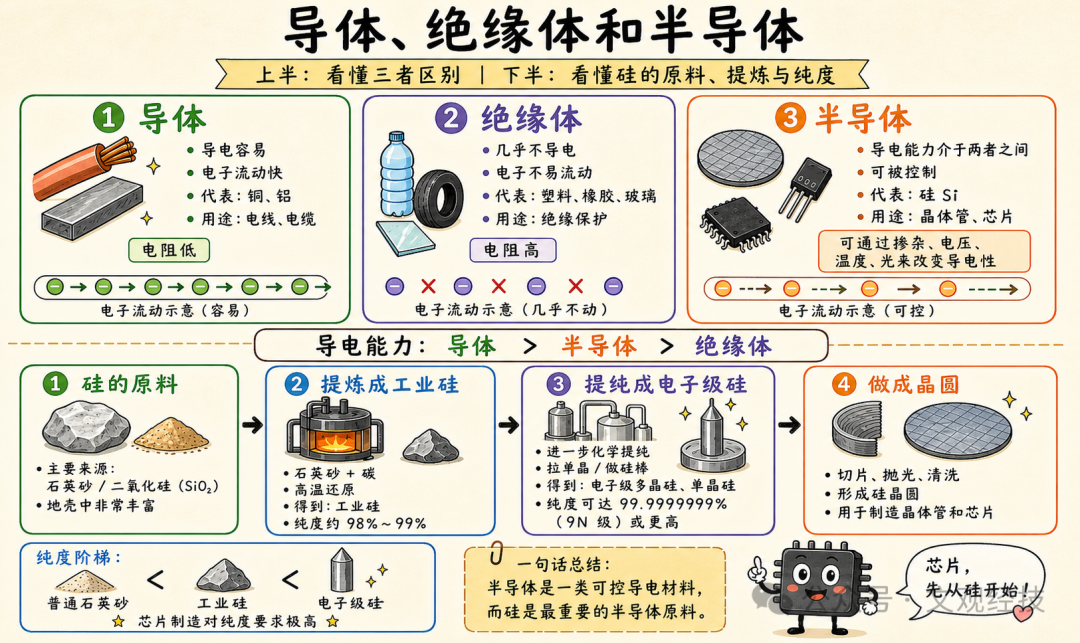

做芯片，第一步不是设计，而是找对“原材料”——半导体。很多人误以为它是高大上的零件，其实它就是一类特殊材料，相当于EDA设计的“地基”，没有合格的半导体，后续所有电路设计、晶体管布局都是空中楼阁。我们平时接触的材料分三类，很好区分：导体（铜、铝）导电能力强，用于电线和芯片金属连线；绝缘体（塑料、玻璃）完全不导电，多用于保护壳；半导体介于两者之间，核心优势是“可控导电”——纯净时导电弱，掺杂磷、硼等少量元素后，就能精准控制导电强弱，这也是它能做芯片的关键。行业最常用的半导体材料是硅，就是沙子的主要成分，储量足、成本低，但不是所有沙子都能用。要求硅片纯度达到99.9999999%（9个9），后续还要经过熔融、拉晶、切片等工序，做成平整硅片才能进入下一环节。对我们EDA工程师来说，半导体的纯度、平整度直接影响晶体管布局和电路稳定性，所以设计初期就要和晶圆厂对接硅片参数——基础没打牢，再好的设计也白搭。
二、晶体管：芯片的“最小单元”，EDA设计的核心对象

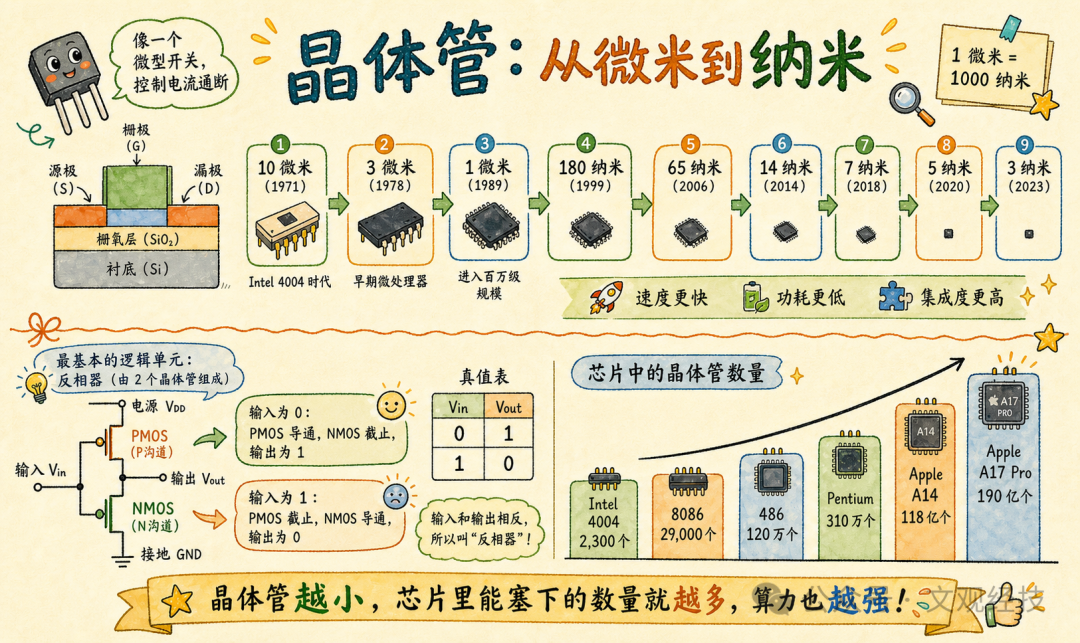

有了合格的半导体硅片，下一步就是做芯片的“最小功能单元”——晶体管。我平时做EDA软件研发，核心工作之一就是设计晶体管布局、优化其性能，它就像芯片里的“微型电子开关”，是芯片实现计算、存储功能的核心。很多人对晶体管大小没概念，直观对比：现在主流芯片的晶体管尺寸已做到3纳米、5纳米（1纳米=0.000001毫米），一根头发丝直径约是它的5万倍，肉眼根本看不到，只能用专业显微镜观察。它的工作逻辑很简单：加电压导通（开关打开，对应数字“1”），不加电压截止（开关关闭，对应数字“0”）。我们手机、电脑的所有操作，本质都是无数0和1的组合，晶体管就是操控这些0和1的“小手”，每秒开关数十亿次，快速完成计算指令。早年间没有晶体管，电子设备用的是灯泡大的真空电子管，一台早期计算机要用上万个，体积堪比小房子，耗电且易损坏。晶体管的诞生，体积缩小几百倍、耗电大幅降低，才为芯片微型化打下基础，才有了现在的便携电子设备。晶体管的数量、布局、性能直接决定芯片算力和功耗。比如高端手机处理器，一块芯片能集成上百亿个晶体管，通过EDA软件，将这些晶体管合理布局、避免干扰，同时优化开关速度，让芯片既快又省电。
三、集成电路：晶体管的“集合体”，EDA设计的核心成果

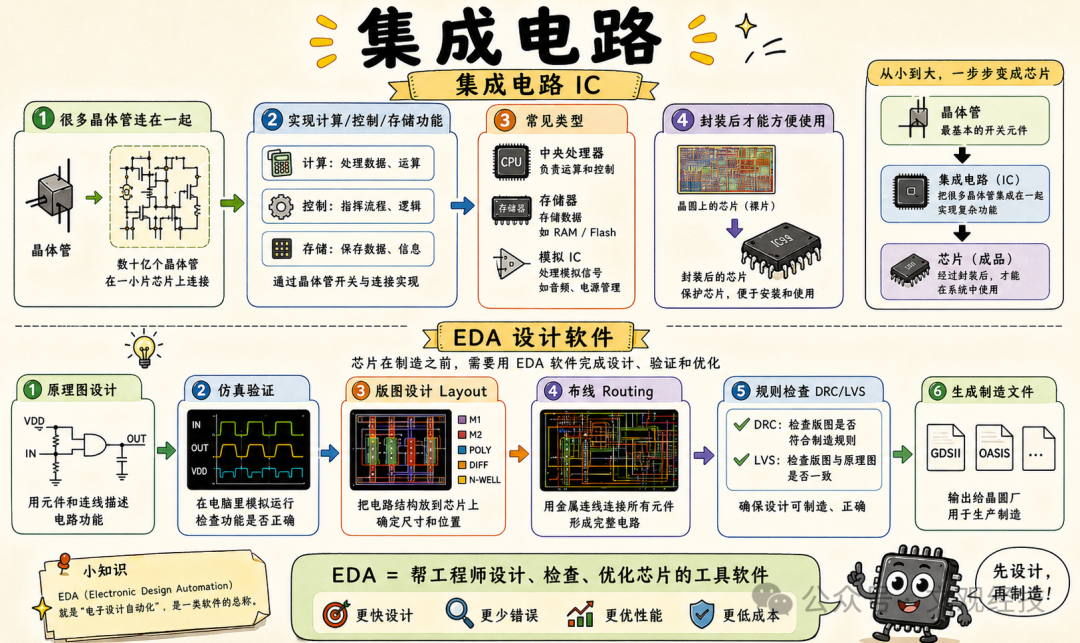

单个晶体管功能有限，就像一个开关只能控制一盏灯，无法实现复杂功能。集成电路（简称IC）应运而生，核心是把亿万晶体管和电阻、电容等辅助元件，通过金属连线精准“刻”在小块硅片上，连成完整的复杂电路。我们做EDA设计的核心成果就是设计集成电路版图——简单说，就是给晶体管、电阻、电容“画房子、修马路”：硅片是“土地”，晶体管是“房子”，金属连线是“马路”，电阻、电容是“配套设施”，我们要做的就是让布局合理、连线通畅，确保电路稳定高效运行。行业小知识点：1958年世界上第一块集成电路诞生，仅集成4个晶体管，却开启了芯片产业新时代。现在苹果A系列、高通骁龙等高端处理器，指甲盖大小的硅片上能集成上百亿个晶体管，这背后不仅有半导体工艺进步，更有EDA技术支撑——没有EDA软件，根本无法完成上百亿个晶体管的布局连线。这么多晶体管挤在硅片上不相互干扰，靠的是光刻、蚀刻等几百道纳米级精密工序，而这些工序的基础就是我们EDA设计的版图。我们通过EDA软件精准设计晶体管位置、金属连线宽度，误差不能超过1纳米，否则芯片就会报废，这也是芯片制造难度高、成本高的核心原因。
四、芯片：封装好的集成电路，EDA设计的最终落地品

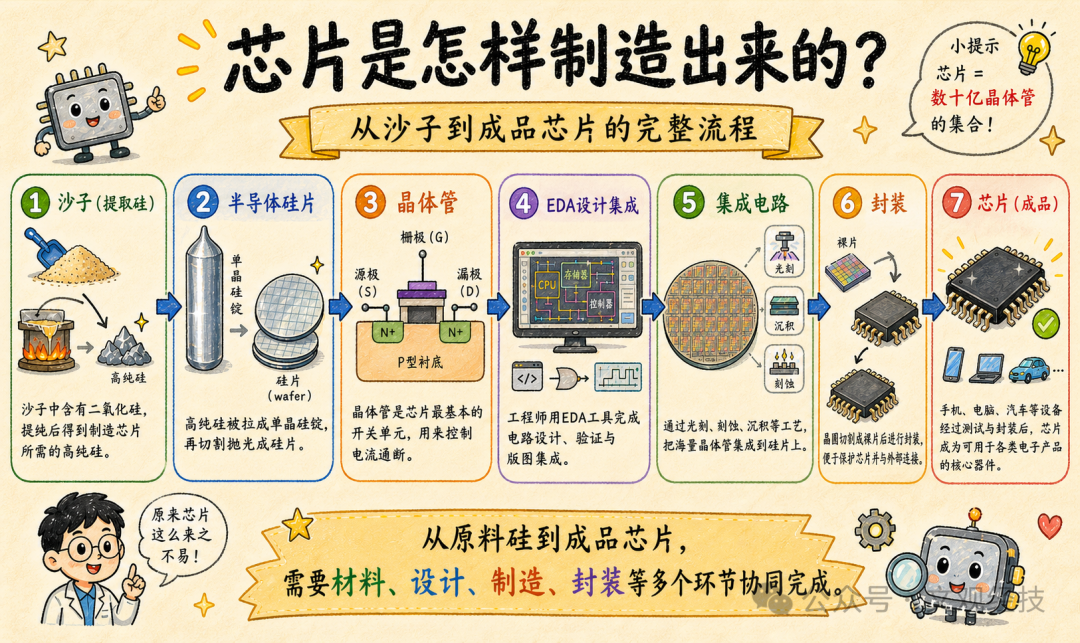

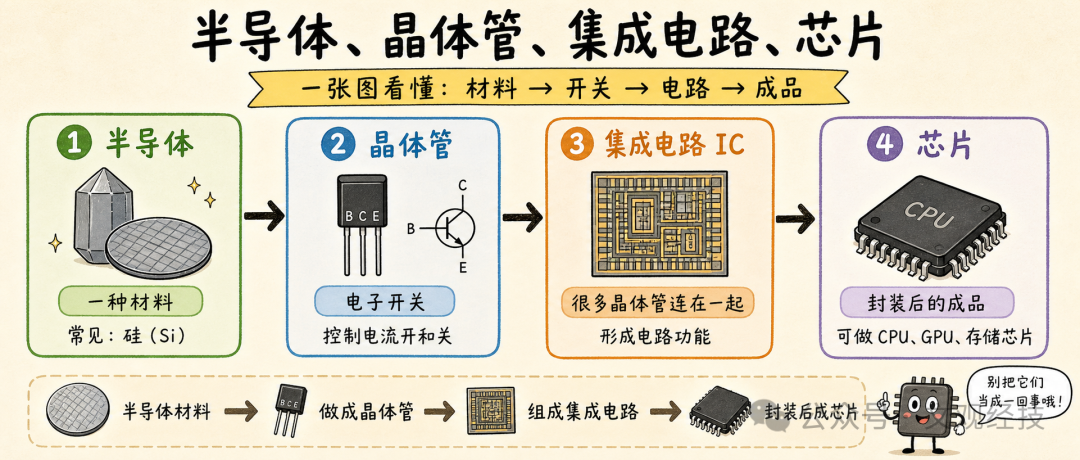

很多人分不清集成电路和芯片，其实很简单：我们平时看到的芯片，就是封装好的集成电路。刚通过EDA设计、晶圆厂制造的集成电路叫“裸片”，极其脆弱，怕摔、怕潮、怕静电，无法直接用于电子设备。最后一步就是封装——加保护壳、引金属引脚，既能固定在电路板上，又能散热，避免芯片工作时因发热损坏。对我们EDA工程师来说，封装也和设计息息相关：设计版图时就要考虑封装尺寸、引脚位置，确保封装后的芯片适配不同设备，比如手机处理器和电脑CPU封装形式不同，设计布局也会有差异。四者核心关系一句话记牢：沙子（提取硅）→ 半导体硅片 → 晶体管 → EDA设计集成 → 集成电路 → 封装 → 芯片（成品），这也是我们EDA工程师的核心工作逻辑。
五、芯片为啥重要？EDA工程师眼里的“科技核心”

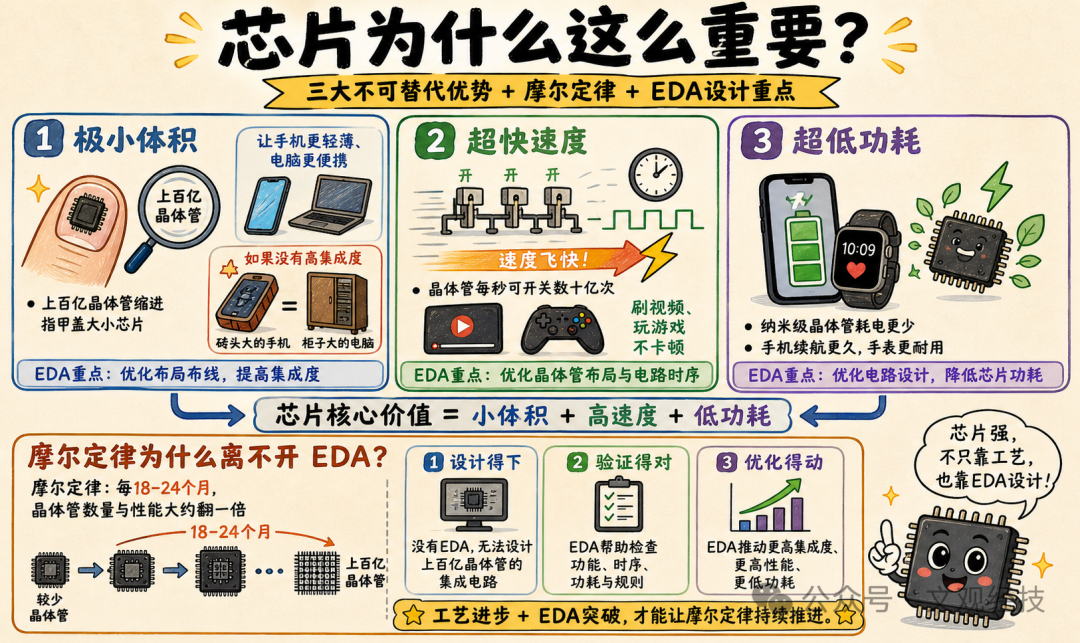

作为EDA软件研发工程师，我每天都能感受到芯片的重要性——它被称为“科技心脏”，支撑着整个数字时代运转，从日常电子设备到汽车、航天、医疗设备，几乎所有智能设备都离不开它。芯片能成为核心，关键是三个“不可替代”的优势，也是我们EDA设计的重点优化方向：第一，极小体积。上百亿晶体管缩在指甲盖大小的芯片里，才有了轻薄手机、便携笔记本，否则我们还在用砖头大的手机、柜子大的电脑。第二，超快速度。晶体管每秒开关数十亿次，我们刷视频、玩游戏不卡顿，全靠芯片发力，这也离不开EDA软件对晶体管布局、电路时序的优化。第三，超低功耗。纳米级晶体管耗电少，是手机能用一天、手表续航久的关键；我们EDA工程师的核心工作之一，就是通过优化电路设计降低芯片功耗。还有摩尔定律：每18-24个月，芯片上的晶体管数量、性能均翻一倍。这背后不仅是半导体工艺进步，更是EDA技术突破——没有EDA软件升级，就无法设计出集成上百亿晶体管的集成电路，摩尔定律也无法持续。
最后总结（从业者视角）
从事EDA软件研发多年，我最大的感受是：芯片一点不神秘，本质就是一块装满纳米级晶体管的微型电路，靠无数0和1的切换，撑起了整个数字世界。核心流程再捋一遍：沙子→硅→半导体硅片→晶体管→EDA设计→集成电路→封装→芯片。每一步环环相扣、容不得差错，这也是芯片被誉为“人类科技顶峰”的原因。
