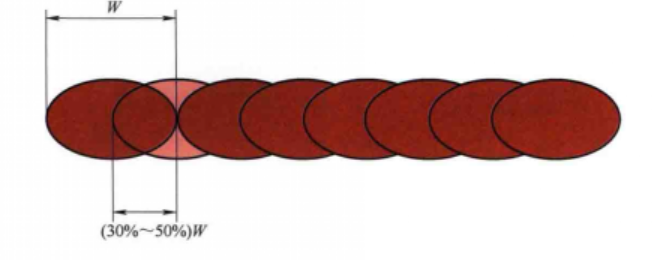

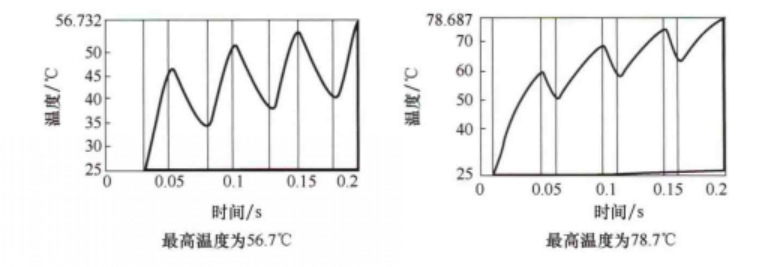

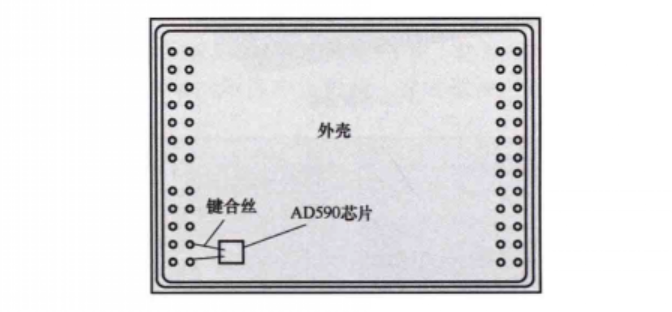

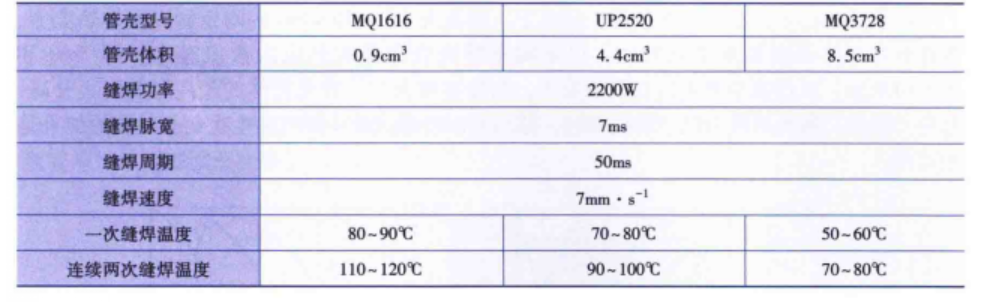

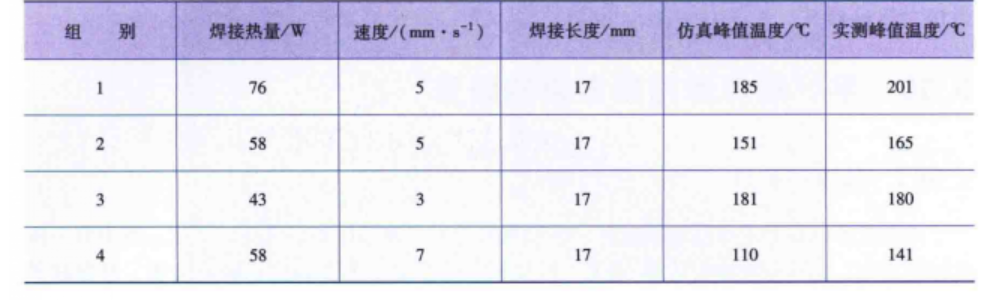

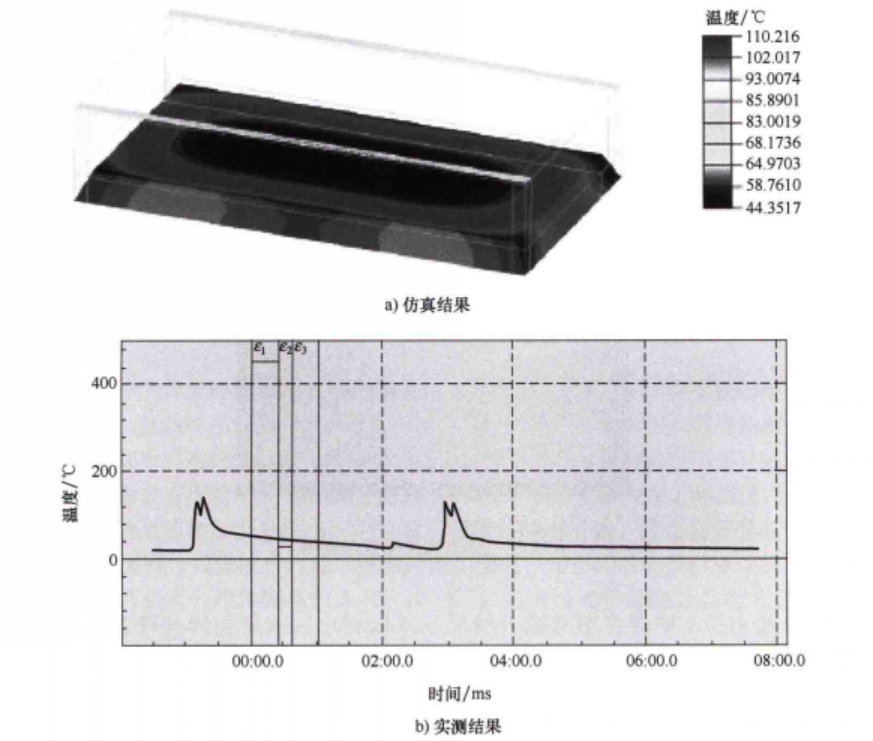

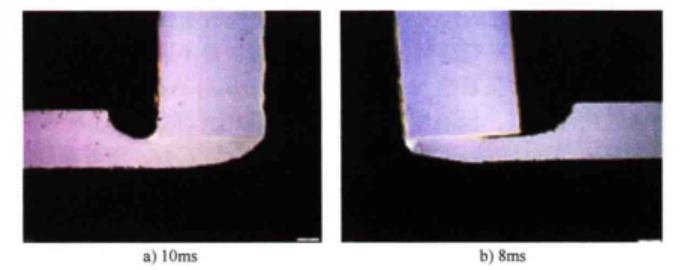

焊接速度与焊接热量 现阶段电子设备逐步向轻量化、微型化、多功能化方向迭代，市场对微小型一体化封装管壳，尤其是表面安装型（SM）封装管壳的需求持续攀升。实际生产加工中发现，微小型管壳经平行缝焊加工后，瓷体易出现裂纹缺陷，直接破坏管壳的气密性，造成产品封装失效。 通过有限元仿真技术，可模拟平行缝焊加工过程中不同工艺参数下的管壳热量分布特征，据此优化工艺方案，能够显著降低微小型一体化管壳气密封装的失效率。本次研究所用管壳基板为高温共烧陶瓷（HTCC），壳壁与引脚采用可伐合金材质，通过银铜焊料钎焊固定于HTCC基板表面。平行缝焊的核心工艺参数、壳体温升仿真数据及实际检测数据可对应验证工艺效果。 图1为优化后工艺参数对应的壳体温升仿真结果与实测结果对比情况。 图1 大量试验与仿真研究表明，热冲击是导致一体化管壳瓷体开裂的核心诱因。焊接过程产生的热量越高，管壳瓷体温升幅度越大，瓷体开裂的风险就越高。在工艺适配范围内，提升焊接速度可有效缩短管壳受热时长、降低热冲击强度。因此，通过匹配适中的焊接功率，同时合理提升焊接速度，能够有效解决管壳瓷体开裂问题，保障封装质量。 管壳体积与焊接热量 为探究平行缝焊密封过程中，焊接发热对不同规格封装管壳的影响规律，本次试验将AD590温度传感器芯片采用烧结工艺贴装于管壳内部，贴合缝焊边缘区域，可精准采集管壳外壳的真实温升数据，试验传感器安装位置如图2所示。 图2 试验选取MQ1616、UP2520、MQ3728三种不同型号的管壳，在完全一致的平行缝焊工艺参数下完成密封加工，对比分析不同管壳的温升差异。不同型号管壳的温升检测数据显示，相同焊接参数条件下，三款管壳的温升效果存在明显区别。 产生该差异的核心原因在于管壳体积不同，导致焊接过程中的热量累积效率、热量传递与散热速率存在偏差。整体规律表现为管壳体积越大，焊接后的外壳温升幅度越小。同时实测数据发现，管壳封帽完成瞬间，壳体温度并未达到峰值，通常在封帽加工结束后的5s内，壳体温度会升至最大值，该规律可为焊后温控、缺陷预判提供参考。 焊接脉宽与焊接热量 （1）焊点交叠效果 平行缝焊的完整焊缝由数十至上百个连续焊点叠加构成，为保障焊缝气密性与连续性，相邻两个焊点需保持合理的交叠区域。经试验验证，理想的焊点交叠宽度为单焊点宽度的30%~50%，理想焊点交叠结构如图3所示。焊点交叠比例主要由焊接脉宽决定，同时电极运行速度也会对交叠尺寸产生小幅影响。 图3 平行缝焊的单个焊点成型过程为高温熔化、快速凝固的循环过程，焊点交叠区域会经历两次高温熔化重熔。重熔作用会改变焊缝区域金属材料的力学性能，同时会破坏管材表面原有镀层结构，降低管壳整体抗腐蚀性能；针对薄壁管壳器件，焊点过度交叠还会大幅提升焊缝漏气风险。 焊点交叠占比越大，单位长度焊缝的焊接输入能量越高，器件高温受热时长越长，管壳整体吸热量随之增加。在其他工艺参数恒定的条件下，焊点交叠过大会加剧管壳热冲击，提升壳体温升与热应力数值。 平行缝焊封焊环多采用可伐合金材质，陶瓷外壳热膨胀系数为5.69×10⁻⁶K⁻¹，金属外壳热膨胀系数为6.2×10⁻⁶K⁻¹，常温环境下两种材料热膨胀匹配性良好，但温度升至1000℃以上时，材料热失配问题会显著加剧，严重影响器件长期使用可靠性。同时，氧化铝陶瓷具备负温度导热特性，温度越高导热性能越差，热量易在焊缝区域集聚，进一步放大热应力缺陷。 因此，陶瓷管壳平行缝焊加工中，若焊点交叠参数控制不当，会埋下可靠性隐患，后续筛选试验中易出现裂纹延展、焊缝漏气、管壳碎裂等质量问题。结合大量试验数据，将焊点交叠比例控制在30%~50%，可在保障焊缝连续密封的基础上，有效规避各类热致缺陷。 （2）热量集聚特征 在其他工艺参数完全一致的条件下，分别采用20ms、40ms两种焊接脉宽开展陶瓷管壳缝焊试验，对比分析两种工况下管壳壳体的最高温度、热应力变化规律，相关仿真结果如图4、图5所示。仿真数据清晰表明，焊接脉宽增大后，管壳壳体峰值温度显著升高，整体热应力同步增大，且管壳最大热应力集中于边角位置，该结果与实际检漏试验中“漏气缺陷多发生于管壳边角”的现象完全吻合。 图4 图5 （3）微观成型特征 焊接脉宽是调控焊接有效功率的关键参数，同时直接决定焊缝成型宽度。为明确脉宽对焊缝微观成型的影响，分别选取10ms、8ms两种脉宽参数的缝焊样品，开展焊缝剖面微观形貌观测，结果如图6所示。 图6 微观观测结果显示，减小焊接脉宽可缩小单个焊点的成型尺寸，使焊点熔化区域集中于管壳外侧，管壳内侧无熔焊区域产生。该成型特征可在保证焊缝焊接强度与器件气密性的前提下，有效避免熔融金属碎屑掉落至管壳内部，杜绝内部污染、短路等衍生缺陷。 电极角度与焊缝宽度 电极角度指电极斜切面与水平面直径的夹角，其角度大小与焊缝成型宽度密切相关，电极角度结构示意如图7所示。 图6 对不同电极角度加工的封盖样品进行外观检测发现，10°电极加工成型的焊缝宽度明显小于4°电极焊缝；将电极角度从10°提升至15°后，器件表面焊缝与焊接面焊缝宽度均出现明显收窄，两种电极角度对应的焊接界面微观形貌如图8所示。工艺机理分析表明，在其他封焊参数恒定的前提下，电极角度越大，焊接热量中心越向器件外侧偏移，最终形成的焊缝宽度越窄。 图7 不同角度电极适配不同生产场景：常规封装器件普遍采用10°标准电极；4°电极多用于特殊工况，针对盖板高度与管壳、夹具高度差值较小的器件，可避免电极下压过程中磕碰、损伤管壳与夹具；15°电极可成型窄焊缝结构，能够有效降低器件外部焊接损伤，提升产品抗盐雾腐蚀性能，适用于高可靠性要求的封装产品。 电极材料与散热性能 电极材料的性能直接决定焊接过程的热损耗与散热效果，是影响平行缝焊封装质量的关键辅助因素。结合实际密封加工需求，电极材料选型主要考量电阻率、热导率两大核心指标，以此优化焊接热量分布，降低器件热损伤。 第一，低电阻率。电极工作过程中会产生固有电阻损耗，选用低电阻率材料可有效降低电极回路的放电热损耗。由于电极直接接触焊缝区域，电极自身热损耗的降低，能够将焊接能量集中于焊缝接触电阻核心区域，精准控制整体焊接温升，减少无效热量对管壳的影响。 第二，高热导率。平行缝焊过程中，焊缝熔焊产生的热量可通过空气环境、器件盖板、管壳、电极等多个路径耗散。选用高热导率电极材料，可强化焊缝热量的快速散出，减少焊接高温对陶瓷外壳、金属外壳玻璃绝缘子的热冲击，规避热应力开裂、绝缘失效等缺陷。 在常用金属材料中，银的导电性与导热性能最优，铜的导热导电性能仅次于银，且性价比远高于银。其中紫铜导热导电性能优于各类铜合金，但材质硬度较低，无法适配高强度、高频率焊接工况。因此，工业平行缝焊工艺中，多选用钨铜合金作为电极材料，兼顾优异的导热导电性与结构硬度，可稳定保障焊接质量。
