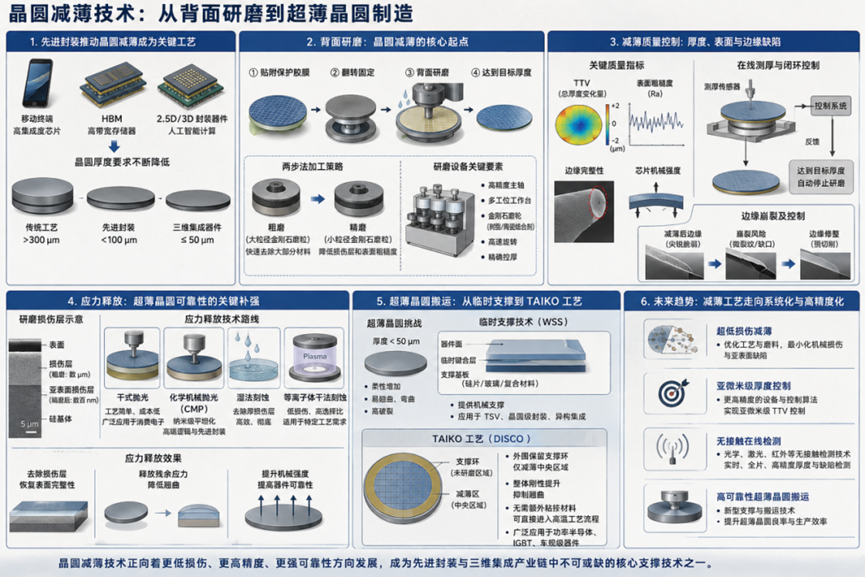

先进封装推动晶圆减薄成为关键工艺
背面研磨：晶圆减薄的核心起点
减薄质量控制：厚度、表面与边缘缺陷
其中，总厚度变化量反映晶圆整体厚度均匀性，是先进封装领域极为重要的控制参数。随着晶圆不断变薄，即使微小的厚度偏差也可能导致后续贴装、键合以及封装过程中出现应力集中问题。为了实现亚微米级厚度控制，目前主流设备普遍采用在线测厚系统，通过实时监测晶圆厚度并建立闭环反馈控制，使设备能够在达到目标厚度后自动停止研磨，从而显著提升厚度一致性。
边缘崩裂则是减薄工艺中另一项长期存在的挑战。晶圆边缘原有的圆弧倒角在减薄后逐渐演变为尖锐且脆弱的结构，当受到研磨液冲击、机械振动或搬运应力影响时，极易产生微裂纹甚至局部缺口。对于超薄晶圆而言，这些微小缺陷往往成为后续断裂的起始点。因此，在实际生产中通常会增加边缘修整工艺，通过预先切削边缘区域降低应力集中效应，从源头抑制崩边风险。
应力释放：超薄晶圆可靠性的关键补强
因此，应力释放技术逐渐成为先进减薄工艺的重要组成部分。所谓应力释放，本质上是在减薄后进一步去除受损表层并释放残余应力，从而恢复晶圆机械性能。目前产业界主要采用干式抛光、化学机械抛光（CMP）、湿法刻蚀以及等离子体干法刻蚀等技术路线。
其中，干式抛光凭借工艺简单、环境负担小以及成本较低等优势，被广泛应用于消费电子芯片制造。CMP则利用化学反应与机械磨削协同作用，实现纳米级表面平坦化，是高端逻辑器件和先进封装领域的重要工艺。对于需要去除较厚损伤层的功率器件，则更多采用湿法化学刻蚀技术，其材料去除效率远高于传统抛光方法，并能够彻底消除机械损伤带来的电学性能劣化问题。
超薄晶圆搬运：从临时支撑到TAIKO工艺
与此同时，日本DISCO公司开发的TAIKO工艺也成为超薄晶圆加工的重要解决方案。该技术并非将整片晶圆均匀减薄，而是在晶圆外围保留一圈未研磨区域形成支撑环，仅对中央区域进行减薄处理。由于外围保留了较厚的机械支撑结构，晶圆整体刚性得到明显提升，从而有效抑制翘曲现象。相比传统临时键合方案，TAIKO工艺无需额外粘接材料，可直接进入高温工艺流程，因此在功率半导体、IGBT以及车规级器件制造中获得了广泛应用。
在先进封装持续向Chiplet、3D IC以及HBM方向发展的背景下，晶圆减薄技术正逐步从单纯的机械加工工艺演变为融合材料工程、精密加工、应力控制和智能检测的综合技术体系。未来的发展方向将集中于超低损伤减薄、亚微米级厚度控制、无接触在线检测以及高可靠性超薄晶圆搬运等领域。随着混合键合（Hybrid Bonding）和晶圆级三维堆叠技术的进一步普及，减薄工艺的重要性还将持续提升，并成为先进封装产业链中不可或缺的核心支撑技术之一。
