金属图形化的常规路线是"先整面沉积，再涂胶光刻，最后把不要的地方刻掉"。剥离工艺（lift-off）把顺序整个反过来：先在衬底上把光刻胶图形做出来，让需要金属的地方露出衬底、不需要的地方留着胶；然后整面沉积金属；最后把胶溶掉，长在胶上面的那部分金属就被连胶一起"抬走"，只留下直接长在衬底上的图形。

因此 lift-off 得到的是"负像"——胶开口的地方才留下金属，胶本身相当于一张架在衬底上方的影子掩模。

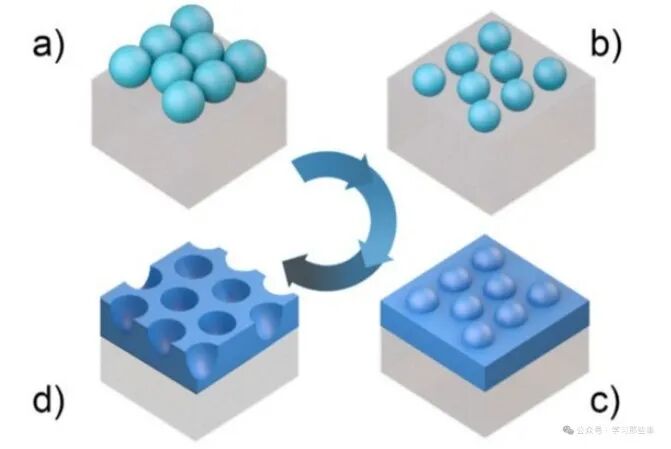

图1、纳米球（胶体）光刻的四步示意，也是lift-off 思想最直观的一张图：(a) 在衬底上排布做牺牲层的胶体球；(b) 缩小球径拉开间隙；(c) 整面沉积材料；(d) 去掉球，被球挡住的位置留下孔洞图形。把胶体球换成光刻胶，就是标准的lift-off

lift-off 能不能做成，本质上只看一个几何条件：沉积到胶顶部的金属膜，与沉积到衬底上的金属膜，必须在图形边缘断开。只有断开了，剥离液才能沿断口直接接触到胶，把胶从下面溶掉。

如果侧壁也被镀上了金属，两层膜就连成一体。此时剥离液只能靠扩散穿过被覆盖的侧壁，速度极慢；一旦侧壁被镀上，可剥离的膜厚基本被限制在几百纳米以内，而且剥离会在随机位置撕开，边缘形貌完全不可控。

解决办法是把胶做成"上窄下宽"的倒梯形剖面——业内叫undercut或帽檐（overhang）。胶顶部向外伸出的那一圈，正好在沉积时替侧壁遮阴，让侧壁天然缺膜，断口就出现在那里。

第一条是负性剥离胶。AZ nLOF 2000 系列这类专用负胶显影后天然带负斜坡，而且曝光后交联，沉积时不容易热软化。推荐剂量为：nLOF 2020 约66 mJ/cm²（365 nm，对应2.0 µm 膜厚），nLOF 2035 约80 mJ/cm²（对应3.5 µm）。代价是交联后的胶更难去除，需要专门的剥离液。

第二条是图像反转胶。以 AZ 5214E 为代表：先按正胶方式成像曝光，再做反转烘，然后整面泛曝、显影，得到一个可控的负斜坡。它的好处是几乎不发生显著交联，后续去胶容易；成像曝光量的经验值约为常规正胶工艺的一半。

第三条是双层胶。下层用 LOR 或PMGI 这类专用剥离底胶，上层用普通成像胶。两者在同一显影液中的溶解速率不同，下层横向溶解得更快，自动在上层胶下方掉出帽檐。上层胶是影子掩模，下层胶是把这张掩模架空的垫片。典型参数为LOR 3A 膜厚0.28～0.57 µm、LOR 5A 0.47～0.98 µm、PMGI SF6 0.26～0.49 µm；底胶烘烤180 ℃／4 min，上层S1805 烘115 ℃／1 min，CD-26 显影约75 s。底胶的烘烤温度直接决定它在显影液中的溶解速率，也就直接决定帽檐的大小，是这条路线上最关键的可调旋钮。

• 金属厚度不超过胶厚的约三分之一。膜越厚，越容易在帽檐处"爬"过去把断口接上，剥离就失败。

• 用双层胶时，底胶厚度必须大于金属厚度，经验上取 1.5 倍。底胶太薄，帽檐的高度不够，金属同样会搭上去。

两条合起来解释了lift-off 的天然上限：常规工艺做的是几十到几百纳米的金属层；若要做1 µm 以上，胶厚就得推到3 µm 以上，分辨率、侧壁陡度和显影控制都会同时变差。这也是为什么厚金属互连仍然走刻蚀路线。

lift-off 对沉积方法有硬性要求：必须是方向性（视线）沉积。电子束蒸发与热蒸发的蒸发源近似点源、衬底远置，原子近乎垂直入射，几乎不会镀到侧壁；溅射则接近各向同性，靶材原子经多次散射后连帽檐下方都能镀上，等于亲手把断口补平，原则上不用于 lift-off；CVD、ALD 这类保形沉积更不可行。

另外两条容易被忽略：

• 衬底必须保持低温。沉积过程中的辐射热与凝结热会让胶软化、回流，帽檐塌下去，整个胶面被金属包住。对策是降低沉积速率、分次沉积并留出中间冷却时间、改善热耦合与加装热缓冲，或改用交联型的耐热胶。

• 行星夹具的公转与自转角度不能太大。倾角过大时金属会绕进帽檐下方，细线条尤其敏感。

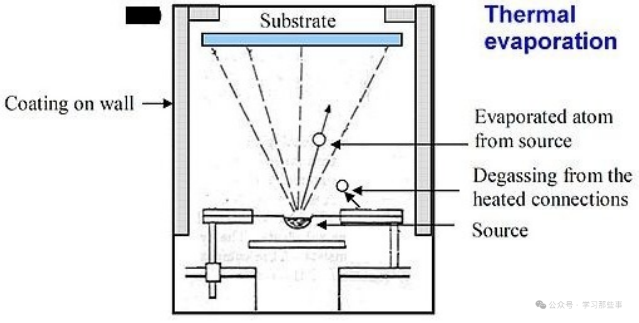

图2、热蒸发原理示意：坨埚中的源材料（Source）被加热蒸发，原子沿直线（图中虚线）从下方的点源飞向上方的衬底（Substrate），只有正对源的表面才会被镀上，腔壁沿途的镀层（Coating on wall）同样是直线沉积的结果。这种“视线沉积”正是 lift-off 所需要的方向性

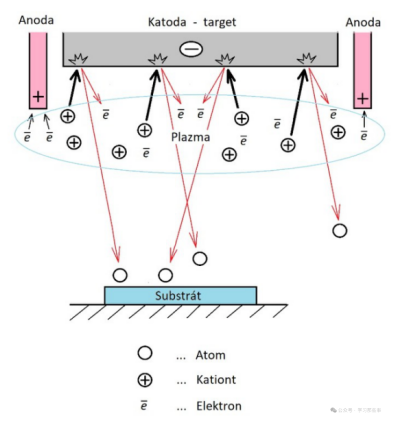

图3、溅射原理示意（图中为捷克语标注：Katoda-target 为靶材阴极，Anoda 为阳极，Plazma 为等离子体，Substrát 为衬底）：氩离子轰击靶材打出原子，这些原子经多次散射后以各种角度落到衬底上。方向性差正是溅射不适用于lift-off 的根本原因——它会把帽檐下方的侧壁也镀满

关于剥离液还有一点常被忽视：丙酮虽然最常用，却既不能加热、挥发又快，容易让已经揭起来的金属碎片重新沉降回衬底。工业上更倾向使用高沸点的专用剥离液，可以加热，也能剥掉交联过的胶。超声可以加速，但应当在浸泡若干分钟、胶已经被溶开之后再开，对细线条和悬空结构则应避免。

• 难刻蚀金属。Au、Pt、Ir、Pd 这类贵金属缺少廉价可控的等离子体刻蚀化学，其卤化物挥发性差，lift-off 几乎是唯一现实选择。

• 化合物半导体。GaAs／GaN 的欧姆接触、肖特基栅，以及用多层胶做出蘑菇头剖面的 T 型栅，都依赖 lift-off。

• 不能承受刻蚀损伤的衬底。MEMS 悬空结构、光学薄膜、超导器件、生物芯片电极等。

• 同一层内需要多种金属。逐次做几轮 lift-off，比为每种金属各开发一套刻蚀工艺现实得多。

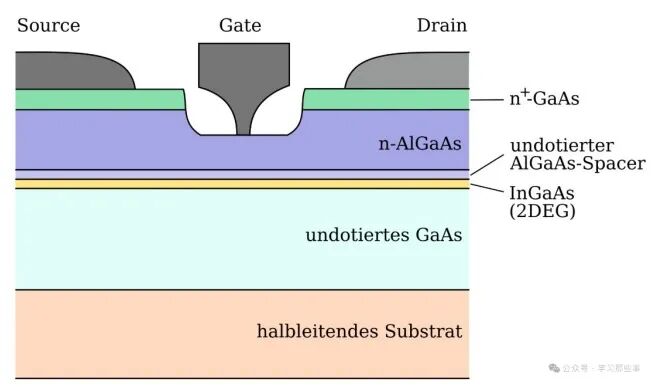

图4、pHEMT的剖面示意（德语标注：undotiert 为非掺杂，halbleitendes Substrat 为半绝缘衬底）。中间栅极那个“蘑菇头”形状就是T 型栅：上宽下窄，既保证栅长足够短，又让栅金属有足够截面降低电阻。这种剖面无法用刻蚀做出，只能靠多层胶的lift-off 成形；两侧的源漏欧姆接触金属同样由lift-off 制作

反过来，需要厚膜、大面积、高产能或亚百纳米分辨率的金属层，仍然应该走“沉积＋刻蚀”的常规路线。选型的判据从来不是哪种更先进，而是这一层金属“能不能刻、值不值得刻”。
