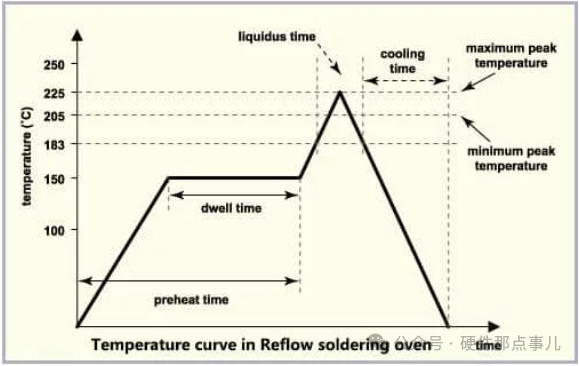

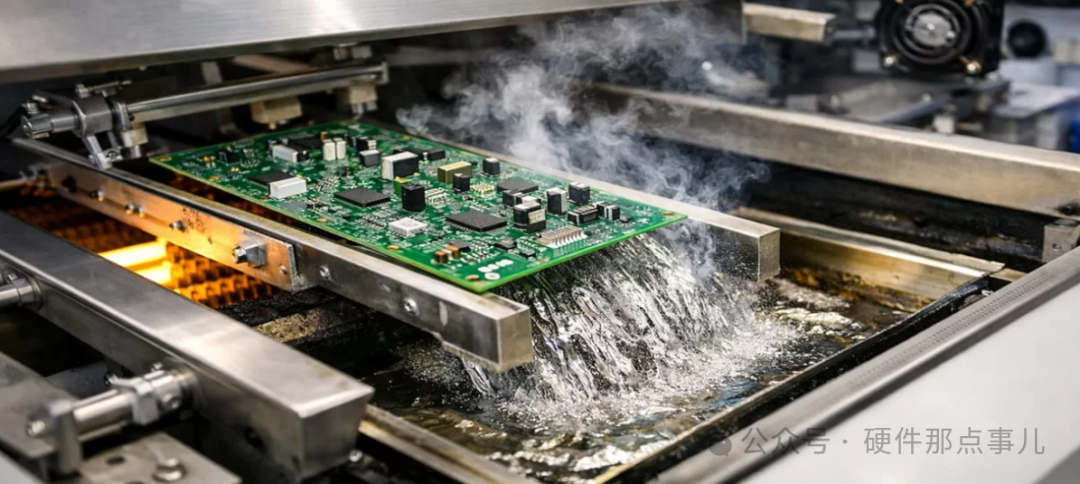

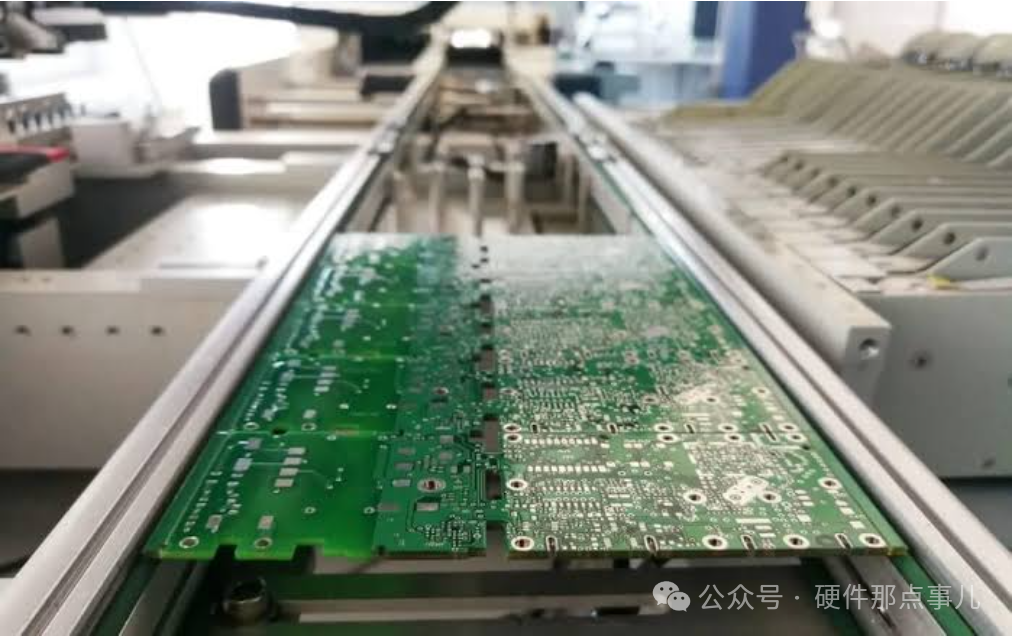

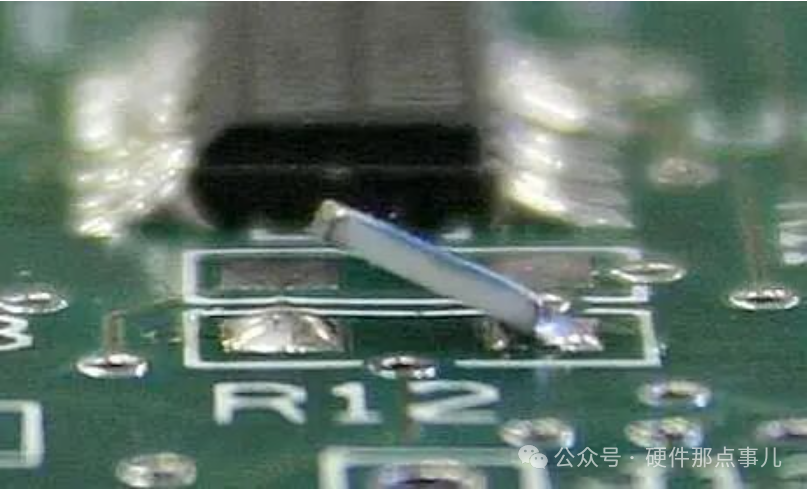

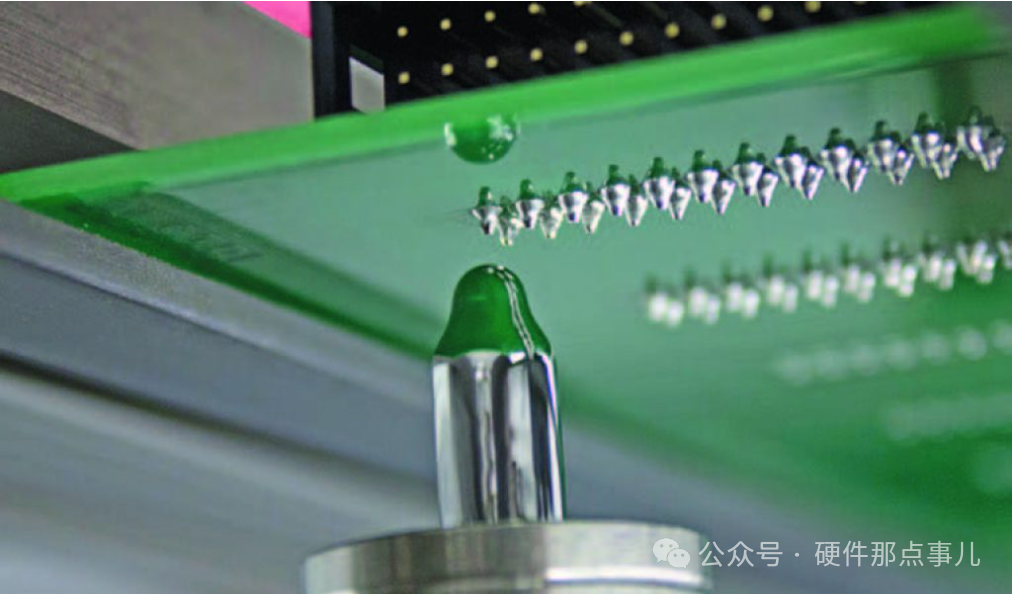

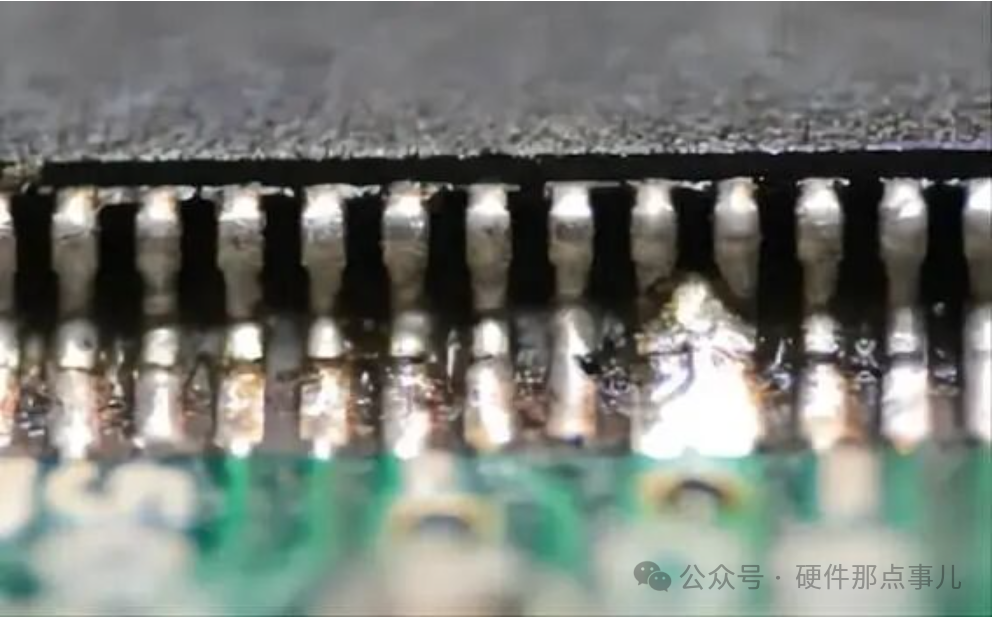

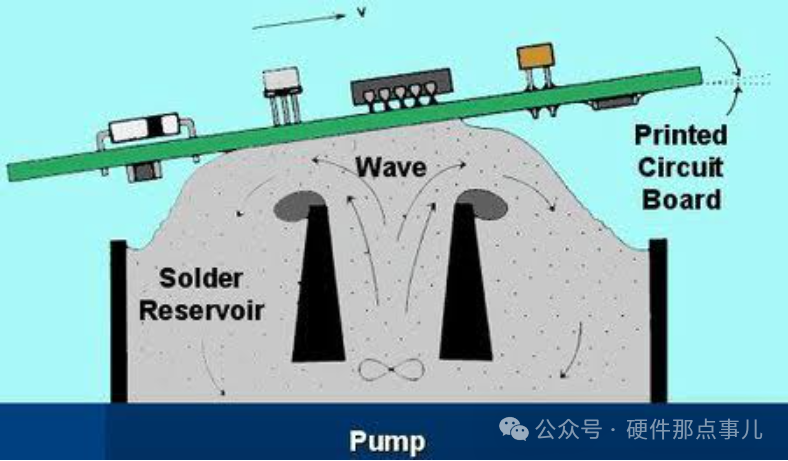

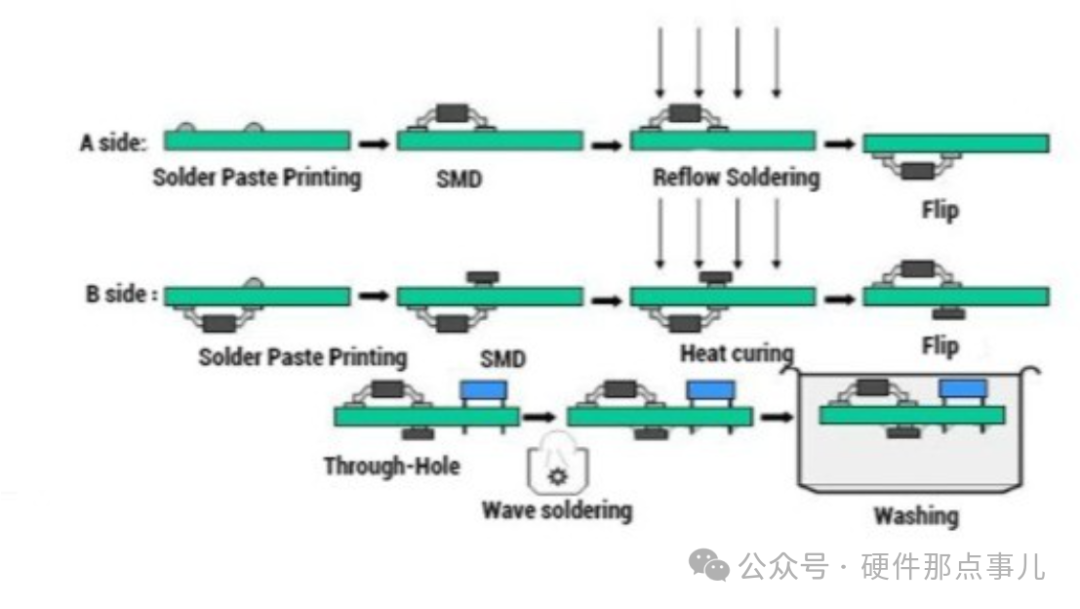

咱们硬件工程师做硬件设计，PCB画完了，元器件选好了，Gerber文件也发给板厂了，可到了生产环节，你有没有想过为什么有些元器件要经过回流焊，有些却要经过波峰焊？明明都是把焊锡融化，把元器件焊到PCB上，为什么生产线上还要安排两套设备？这事还真不是设备厂商故意把流程搞复杂了，回流焊和波峰焊最大的区别，在于焊锡料怎么到达焊接位置，以及它们分别适合什么样的元器件。对硬件工程师来说，理解这两种工艺，不只是为了涨知识，PCB布局、封装选择、焊盘设计，甚至后续的故障分析，都可能受到它们的影响。回流焊主要用于SMT表面贴装元器件，例如电阻、电容、SOP、QFN、BGA等。它的基本流程是：先在PCB焊盘上印刷焊锡膏，再贴装元器件，最后让整块PCB通过回流焊炉，焊锡膏经过预热、升温、液相线以上保温和冷却等阶段，完成熔融、润湿与凝固。这里有个容易被忽略的细节是回流焊不是把整块PCB加热到一个固定温度就结束了，而是要控制温度随时间的变化。以常见的SAC305无铅焊料为例，其熔点约为217℃，实际回流曲线通常会让焊点温度达到液相线以上，并维持一定时间，但具体峰值温度、液相线以上时间和升降温速率，要根据焊膏、元器件耐温等级及PCB热容量确定，不能一概而论。假设一块PCB上既有小封装电阻，又有大尺寸连接器和铜面积很大的电源焊盘，小元件热容量小，升温快，大焊盘和大器件吸热多，升温慢，如果升温太快，小元件可能已经接近峰值温度，而大焊盘上的焊料还没充分熔融，反过来，如果为了照顾大焊盘而把峰值温度或高温持续时间拉得太长，又可能增加元器件热应力、PCB损伤和焊点氧化风险。所以回流焊真正考验的是在元器件耐温限制内，让不同位置的焊点都获得足够且不过量的热量。波峰焊的工作方式就直观得多，设备将焊料熔化，通过泵形成稳定的焊锡波峰，PCB经过助焊剂处理和预热后，焊接面与熔融焊料接触，完成引脚与焊盘之间的焊接。它最经典的应用就是插件元器件，也就是THT元器件，比如通孔连接器、变压器、继电器插座以及部分大功率器件，元器件引脚穿过PCB通孔，焊料从板子焊接面接触引脚和焊盘，利用润湿作用形成焊点。因为波峰焊是让焊料与PCB局部区域直接接触。如果板子上有大量贴片元件，特别是细间距引脚、底部焊盘封装，焊料可能在相邻引脚之间形成桥连，也可能导致不适合波峰焊的元件受热或焊接不良。此外，波峰焊还要考虑PCB行进方向、焊盘间距、阻焊设计、引脚伸出长度和焊接面的元件布局，设计不合理，即使设备参数调得再好，也很难稳定量产。需要强调的是，回流焊并非只能焊贴片元件，波峰焊也不是只能焊插件元件。实际生产中还存在选择性波峰焊、通孔回流焊等工艺，选择哪种方式，要结合封装结构、板上元件分布、焊点可靠性和产能要求判断。第一，封装和焊盘不能只看电气连接，QFN、BGA等封装对焊膏印刷、焊盘设计和回流曲线都有要求，插件焊盘则要考虑孔径、铜厚、引脚尺寸和焊料填充。第二，大铜皮会改变焊接热分布，电源器件的焊盘如果连接大面积铜箔，热量容易被带走，可能造成局部升温不足。设计时需要结合热容量、焊盘结构和实际温度曲线验证，而不是简单地把炉温调高。第三，生产缺陷不一定是元器件质量问题，比如回流焊后电阻立碑，可能与两端焊盘受热不均、焊膏量差异或贴装偏移有关，波峰焊后连接器引脚桥连，则可能与焊盘间距、引脚方向、助焊剂和波峰参数有关。硬件工程师不一定要亲自操作焊接设备，但至少要知道自己的设计会给制造带来什么影响。最后记住回流焊的关键是控制焊膏熔融过程中的热曲线，波峰焊的关键是控制熔融焊料与焊接面的接触过程,两者不是谁更先进的问题，而是适用于不同封装和生产需求。
