回流焊的核心任务，是用受控加热把焊膏熔化成液态，润湿焊盘与元件端子，再冷却凝固形成冶金连接。锡膏是焊料粉末与助焊剂的混合物，助焊剂在升温中负责清除氧化膜、降低表面张力，让熔融焊料能够铺展开来。工艺上通常分为四个温区：预热、浸热（恒温）、回流、冷却。真正决定焊点质量的，不是某一个温度点，而是整条曲线的节奏。

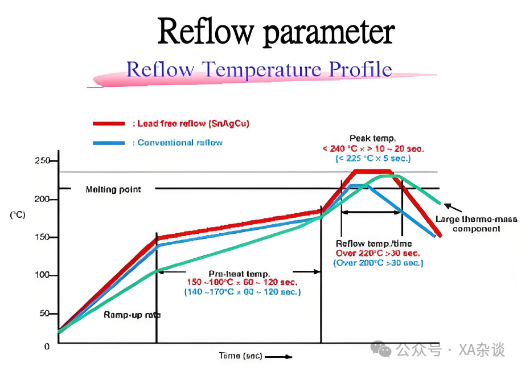

①预热区控制升温斜率。太快，热敏元件可能内部开裂，焊膏中的挥发性溶剂也可能剧烈汽化造成焊料喷溅；一般设备能力上限在约3℃/s。②浸热区给助焊剂留出活化时间，同时让整块板上的大元件和小元件趋于热平衡。时间太短助焊剂没激活，太长则助焊剂提前消耗。③回流区的关键参数是峰值温度和液态以上时间（TAL） 。峰值温度必须足够高于焊料熔点以保证润湿，又不能高到损伤最脆弱的元件或让金属间化合物过度生长。④冷却区的速率影响晶粒结构和残余应力，冷却太快可能在焊点中留下微裂纹隐患。一条“好看”的温度曲线，本质是在润湿充分、元件不受损、焊点应力可控三者之间找到的平衡点。而不同行业的分化，恰恰来自它们对这三个目标的权重分配截然不同。
发展方向：从“常压还原气氛”走向“真空+化学还原+低热预算”回流焊的技术演进，主线是不断把工艺控制从宏观温度层面，推进到焊层内部的气体与界面化学层面。第一个明确的方向是真空辅助排气。常规常压回流焊中，熔融焊料一旦覆盖大面积焊盘，助焊剂挥发产生的气体和原本夹带的气泡很难上浮逸出，冷却后便固化为空洞。真空段的引入，是在焊料仍处于液态时快速抽低压强，让气泡在负压下膨胀、合并、破裂并被抽走。真空回流焊可将焊点空洞率压到≤1%甚至更低，在航空航天和军工领域已成为标配能力。第二个方向是甲酸还原替代传统助焊剂残留。单纯抽真空可以排气，但解决不了金属表面的氧化膜。甲酸在150℃以上分解产生活性氢，能够还原铜、镍、银表面的氧化物，产物为水和挥发性物质，不像松香类助焊剂那样留下残渣。甲酸与真空结合，使“免清洗+超低空洞”成为可能，同时省去了清洗工序及其废液处理。这一路线正在从功率器件封装向更广泛的先进封装场景延伸。第三个方向是热预算的主动压缩，集中体现在消费电子推动的低温焊接。Sn-Bi系低温锡膏的峰值温度可低至165~180℃，相比SAC305常用的235~250℃大幅下移。这不是简单的“省电”，而是为了应对轻薄化带来的结构性矛盾（薄板与大型芯片封装在高温下的动态翘曲，正在成为细间距焊接良率的主要杀手）。1）消费电子：消费电子的回流焊矛盾，几乎完全围绕轻薄化与热应力展开。手机、平板、可穿戴设备的PCB越来越薄，芯片封装尺寸却越来越大、焊球越来越密。在220~260℃的回流温度区间，薄芯板与封装体之间的热膨胀系数差异会驱动显著的翘曲，局部焊点可能在液态阶段被拉开或挤压，形成虚焊、桥连或应力裂纹。低温锡膏的工程意义就在这里：把峰值温度降到170~180℃，直接缩小温度摆幅，从而抑制动态翘曲。同时细间距印刷能力已经推进到150µm级别，低温锡膏的脱模性能和抗塌落能力也必须同步跟上，否则微型化带来的桥连和锡珠缺陷会抵消低温带来的收益。消费电子的逻辑是用更低的温度窗口换取结构稳定性，以速度、成本和良率优先，空洞率通常允许在较宽范围内。2）汽车电子：汽车电子对回流焊的要求，是在消费电子的复杂度之上叠加了一层时间维度。焊点不仅要经受制造时的热过程，还要在-40℃~125℃的反复热冲击、持续振动和潮湿环境中保持十五年级别的可靠性。这直接改变了工艺参数的优先级。车规回流焊要求极小的板面温差和高度可追溯的温度曲线，SAC305的峰值温度通常控制在245±5℃，TAL维持在40~90秒，冷却速率也有明确窗口，目的是获得晶粒细密、金属间化合物厚度受控的焊点组织。空洞容忍度被大幅收紧：通用标准可能允许25%，但汽车核心散热焊盘的目标通常在5%~10%以内，BGA空洞率往往要求压到5%以下，部分高可靠性场景直接引入真空回流焊。汽车电子的逻辑是用工艺窗口的收窄换取服役寿命的可预测性。3）航空电子与军工：航空电子和军工把回流焊的缺陷容忍度推到了另一个量级。普通BGA焊点空洞面积占比在通用标准中可能允许到25%，但在高端军工航天场景，整体空洞率要求控制在1%以内，关键器件焊点可低至0.5%以下。IPC航天军用附加要求甚至对某些结构提出“不允许任何裂纹、空洞或分层”的100%检查标准。在这种要求下，常压氮气回流焊已经不够用了。真空环境（极限真空度可达0.01mbar量级）结合氮氢混合气体保护，成为满足军品高可靠焊接的基本手段。同时，设备控温精度需要达到±0.1~0.2℃，炉膛均匀度±1~2℃，氧含量稳定控制在500ppm以内甚至近零氧环境。航空电子的逻辑是用设备和工艺的冗余度，消除每一个可能在长期振动与热循环中演化为裂纹源的空洞。4）工业电子：工业电子，尤其是新能源、电机驱动、电源模块中的IGBT和功率器件，热质量的极端不均匀。厚铜PCB的铜层每增加1oz，横向导热能力提升约25%~30%，厚铜平面在回流时像一个巨大的热沉，持续把焊盘热量导走，焊盘表面温度可能迟迟达不到焊料熔融阈值。与此同时，板上小元件又可能因为整体加热时间被拉长而过热。更深的矛盾在力学层面。IGBT功率模块内部由铜、陶瓷、焊料、基板多层材料构成，热膨胀系数显著失配，回流冷却后不可避免地在模块中留下翘曲和残余应力，直接影响焊层寿命和散热性能。大尺寸焊盘还带来焊料流动路径长、气体逸出困难的问题，空洞与应力集中相互放大：空洞降低导热，局部热点在热循环中转化为应力集中，加速焊层疲劳。因此工业电子的回流焊控制，往往不是单一温度曲线能解决的，而需要设计、材料与工艺协同：更厚的基板抑制翘曲、分区焊盘改善焊料流动、真空或甲酸气氛控制空洞，同时针对厚铜区域定制升温策略以补偿热惯性。工业电子的逻辑是在热-力耦合的约束下，优先保住功率循环寿命和散热通路，而非单纯追求焊接速度。PS：①把四个行业放在一起看，回流焊的技术选择呈现出一条清晰的分化线：消费电子用降低温度来换取薄板与大型封装的结构稳定性；汽车电子用收窄窗口与压低空洞来换取十五年服役的可预测性；航空电子用真空与极限气氛控制来消除长期可靠性中最不可接受的初始缺陷；工业电子则用热-力协同设计来对抗大热容与材料失配带来的翘曲和应力。②回流焊本身早已不是一个“设定好曲线就能跑”的通用工序。它正在变成一种按产品使命反向定义工艺的工程决策：需先要知道这个焊点在五年、十年或十五年后最可能以什么方式失效，然后才能决定峰值温度该定在哪里、空洞率该压到多少、是否值得引入真空或甲酸。这或许才是理解回流焊工艺发展最实用的视角。
