光刻返工主要针对以下三类异常：

第一类：涂胶缺陷

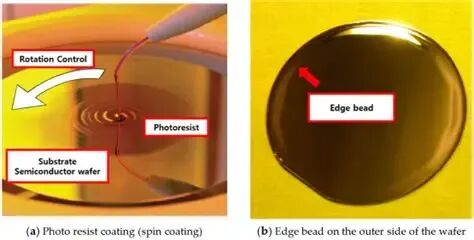

涂胶过程中可能出现颗粒污染、光刻胶厚度不均、边缘堆积等问题。这些缺陷通常在涂胶后的自动光学检测中被发现，晶圆尚未曝光，污染程度可控，是最理想的返工时机。

第二类：曝光显影异常

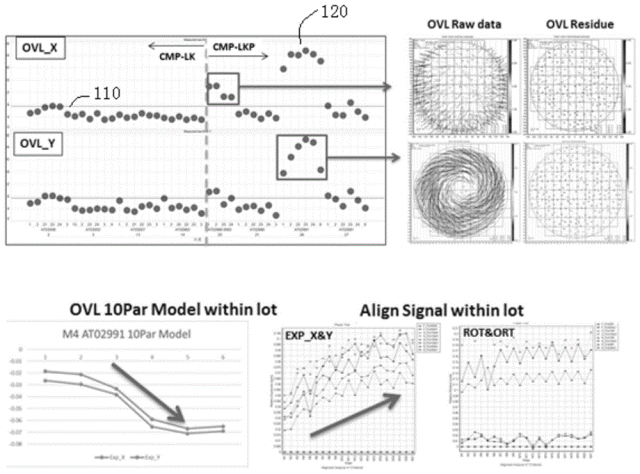

曝光机能量漂移、焦距偏差、对准标记识别失败等问题，会导致关键尺寸超差、图形畸变或套刻精度超出规格。这类问题通常在显影后的关键尺寸测量或套刻精度测量中被发现。

第三类：设备或环境异常

光刻机突然报警、供电波动、环境温湿度超出范围等情况，虽然不一定直接造成图形失效，但为了保险起见，操作人员会选择返工。

需要注意的是，如果晶圆已经经历了后续工艺（如刻蚀、离子注入），光刻胶上的图形已经转移到下层材料，此时无法返工，只能报废或降级使用。

返工的工艺流程：三步洗净重来

光刻返工的核心目标是彻底去除现有光刻胶，且不损伤下层材料和器件结构。标准流程如下：

第一步：去胶

对于未曝光或已曝光但未经历高温工艺的光刻胶，使用有机剥离液（如NMP）或氧等离子体灰化即可去除。在湿法去胶中，晶圆浸入加热的剥离液，光刻胶被溶解或溶胀后剥离。氧等离子体灰化则利用活性氧自由基将有机物氧化成二氧化碳和水。

第二步：清洗与检查

去胶后的晶圆需经过标准湿法清洗（SC-1、SC-2等）去除残留的有机污染物和金属离子。然后用显微镜或缺陷检测设备检查表面是否洁净、是否存在残留或划伤。

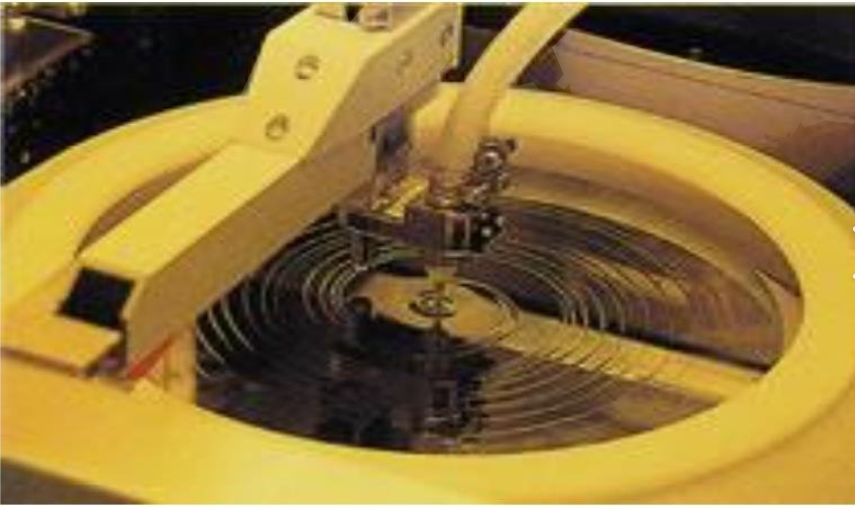

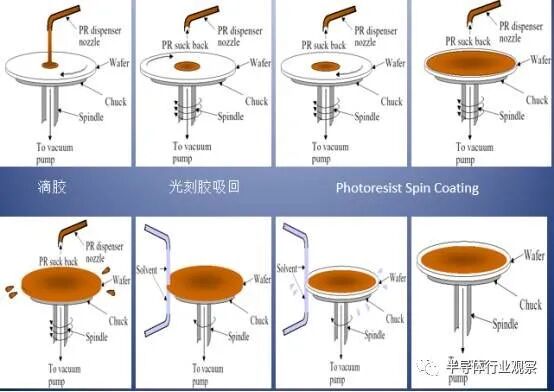

第三步：重新涂胶

清洗合格的晶圆按照正常流程重新涂布光刻胶、烘焙，再次进行光刻。

每一步看似简单，但返工并非“无损操作”。化学剥离液和等离子体可能轻微损伤晶圆表面，尤其是对超薄栅氧或低k介质层。每次返工都会让晶圆多经历一次“化学浴”和“高温烘烤”，累积损伤不可忽视。

光刻胶返工有严格的次数限制，先进逻辑工艺通常规定不超过2次，成熟工艺可能放宽到3次。超过限制后，晶圆报废风险急剧上升。原因有以下几点：

界面质量退化：每次去胶都会对晶圆表面造成微弱的化学或物理攻击，多次返工后，硅与后续沉积薄膜之间的界面态密度增加，影响晶体管性能。

材料特性改变：多次经历高温烘烤（涂胶前烘、后烘）和化学处理，可能导致薄膜应力累积、金属层氧化或界面污染，最终表现为阈值电压漂移、漏电流增大。

缺陷累积：每一次返工都增加颗粒污染、刮伤的风险。统计学上，两次返工后的缺陷密度已显著高于正常晶圆。

成本考量：返工意味着光刻机台和清洗设备被重复占用，产出效率降低。当返工次数超过2次时，继续尝试的经济效益已低于直接报废换新晶圆。

在实际生产中，工程师会根据返工原因和晶圆所处工艺节点，动态决策是否允许返工。对于关键层（如栅极光刻），有时规定“零返工”，一旦异常直接报废。对于非关键层或成熟工艺，可以容忍1-2次返工。

光刻返工是晶圆厂不可或缺的“救火队”，它在不牺牲良率的前提下，为偶然的工艺波动提供了补救机会。但它不是万能药，每一次返工都在透支晶圆的“健康值”。限定1-2次返工的做法，是产能、成本和质量之间的最优妥协。正如一位工艺工程师所说：“最好的返工，就是不需要返工。”
