甚至大电流板上，外层做 3oz，内层还是 1oz。同一块板子，为什么外层可以做得比内层厚？是不是外层铜天然更容易做厚？外层铜厚经常比内层厚，是因为外层在钻孔以后还会经历沉铜和电镀铜，孔壁要靠这一步导通，外层表面也会顺带被加铜；而内层在压合之前已经蚀刻完成，压合进去以后基本没有机会再加铜。
1. “铜厚”到底指什么
PCB 里说铜厚，最常见单位是 oz，也就是盎司铜。严格说，它来自每平方英尺面积铺 1 盎司铜时形成的铜箔厚度。工程上通常近似认为：但这里有一个很容易踩坑的地方：外层铜厚有“基铜”和“成品铜”的区别。成品铜，就是 PCB 做完以后，最终留在板子上的铜厚；比如一个厂家说外层成品铜厚 1oz，它可能不是一开始就用 1oz 基铜，而是先用 0.5oz 基铜，再通过电镀补到接近 1oz。如果外层一开始就是 1oz 基铜，后面再电镀 20um 以上，最终外层铜厚可能就接近 1.5oz，甚至接近 2oz。所以看叠层表时，不能只问“外层几 oz”，还要问清楚：这是基铜，还是成品铜？电镀后最小铜厚是多少？孔铜厚度是多少？厂家给的是 nominal，还是 minimum？这些问题不问清楚，大电流计算、阻抗计算、热设计会有偏差。
2. 内层铜是先蚀刻，再压合
先拿一张覆铜芯板；在铜面上做图形转移；把不需要的铜蚀刻掉；形成内层线路；再做棕化、压合，把它夹到板子中间。压合完成后，内层铜已经被 PP，Prepreg，半固化片和芯板介质包住了。后面再钻孔、沉铜、电镀、阻焊，都已经加不到内层走线上。如果你选 0.5oz 内层铜，它做完基本就是 0.5oz 级别；如果你选 1oz 内层铜，它做完基本就是 1oz 级别；如果你要 2oz、3oz 内层铜，就必须一开始选厚铜芯板或厚铜箔。内层不是不能做厚，而是做厚以后，整个内层图形、压合和可靠性难度都会上去。
3. 外层为什么会被“顺带加厚”

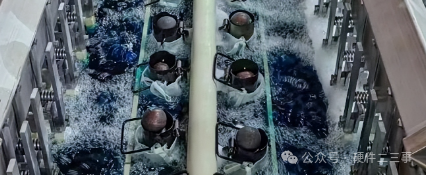

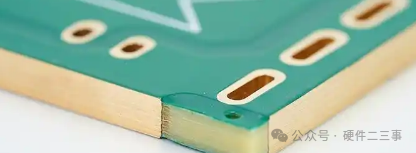

PCB 钻完通孔、过孔、插件孔以后，孔壁本身是绝缘的 FR-4。要让顶层、内层、底层通过孔连接起来，必须在孔壁上形成一层铜。孔壁要满足可靠性要求，不能只镀一点点。常见通孔孔铜厚度可能要求 18um、20um、25um，甚至更高。为了把孔壁镀够，外层表面通常也会增加一部分铜厚。这就是为什么很多普通多层板会出现外层 1oz、内层 0.5oz，或者外层 2oz、内层 1oz 的叠层。工艺天然会让外层多一道加铜机会。
4. 内层可以做厚吗？
内层当然可以做厚。电源板、汽车电子、大电流控制板、服务器电源背板，都可能要求内层 2oz、3oz，甚至更厚。铜越厚，蚀刻时侧蚀越明显。所谓侧蚀，就是铜不仅往下被蚀刻，也会从线条侧面被蚀刻。铜越厚，为了把铜蚀穿，需要更长时间，线宽线距控制就更难。例如 0.5oz 铜做 4mil/4mil，相对容易；1oz 铜做 4mil/4mil，就要看厂家能力；厚铜图形会形成更大的高度差。大面积铜皮、粗电源线、铜皮开窗不均匀时，PP 流胶要填满这些空隙。如果填胶不足，就可能出现空洞、分层、白斑、介质厚度不均。内层铜厚变大，会影响介质厚度、残铜率、压合厚度，也会影响阻抗模型。高速线如果走内层，铜厚、铜箔粗糙度、介质厚度变化都会影响阻抗和损耗。外层做厚，用来走大电流、铺散热铜、接插件焊盘和功率器件；内层保持 0.5oz 或 1oz，用来走信号、电源平面、参考地平面。
5. 外层厚铜的优势在哪里
比如电源输入端子、保险丝、MOSFET、采样电阻、电机驱动、LED 大电流输出、继电器触点附近，经常会优先把大电流铜皮放到外层。内层虽然也能走电流，但热量被介质包住，散热路径更长。尤其是局部大电流热点。
6. 外层铜越厚越好吗？
铜厚越大，蚀刻补偿越大。BGA 扇出、细间距 QFN、0.4mm pitch 器件附近，如果外层铜太厚，线宽线距会很难控制。厚铜会让板面台阶变高，阻焊油墨覆盖、桥连、开窗边缘都会更敏感。细间距焊盘附近容易出现阻焊桥不足、露铜、油墨堆积。厚铜连接到大面积铜皮时，焊盘吸热明显。插件端子、连接器、大功率器件可能需要更高热量才能焊好；小器件则可能出现一边连大铜、一边连细线，导致立碑、虚焊风险。上下层铜厚差异、残铜率差异太大时，压合和回流后都可能增加翘曲风险。特别是外层一面大铜皮、一面细信号，板厂通常会要求补铜、铺铜平衡。所以外层厚铜不是越厚越好，看电流、温升、器件密度、制程能力和成本，均衡。
7. 设计注意和板厂确认
电源大电流是否按 IPC-2152 或厂家经验做温升评估。如果是大电流板，还要把温升验证做出来。不要只拿线宽计算器算一遍就放心。线宽计算器通常假设条件很理想，实际板子还会受铜厚公差、环境温度、散热条件、焊锡厚度、过孔数量、器件发热影响。样板回来后，用热像仪和热电偶实测关键铜皮、端子、MOSFET、采样电阻温升；必要时通过加宽铜皮、并联过孔、开窗加锡、加铜排、换层走线来修正。
