我们看芯片、或者看财报、看半导体新闻，绕不开一个词：制程。

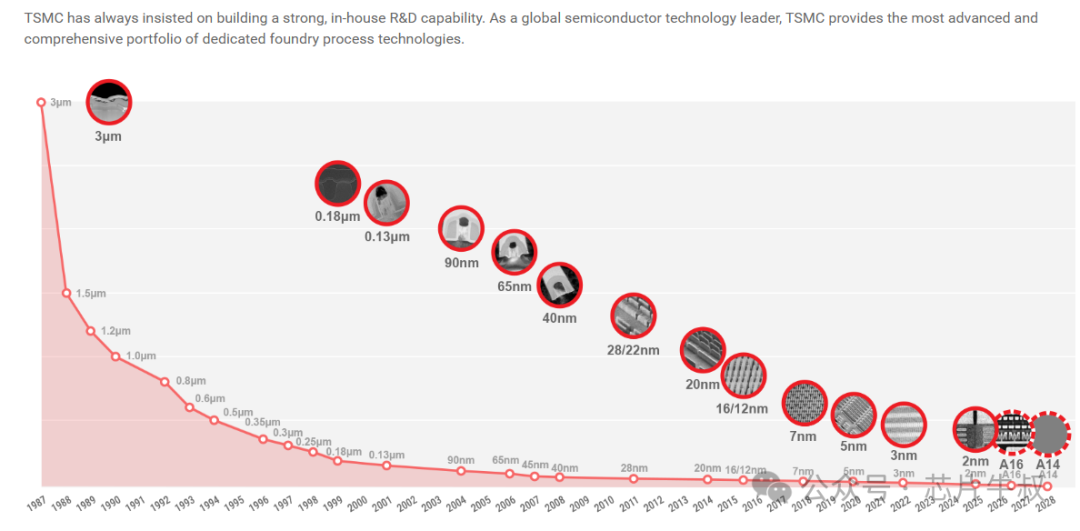

28nm、14nm、7nm、3nm、2nm……数字越来越小，价格越来越贵，技术越来越难。

但很多人搞不懂：同样是造芯片，不同纳米制程，到底差在哪里？

为什么越小越难？难在什么地方？今天就来一起讲下这些问题。

首先搞懂：纳米到底是什么？

很多人误以为，7nm就是芯片大小。

其实完全不是。

纳米，指的是晶体管内部最细的关键线条宽度。

你可以简单理解：数字越小，雕刻精度越高，芯片越精密。

28nm像大刀雕刻；

2nm像针尖雕刻。

精度越高，同等面积塞进去的晶体管越多、速度越快、耗电越低。

28nm：半导体行业真正的黄金制程

如果要选一个最稳、最耐用、性价比最高的制程，一定是28nm。

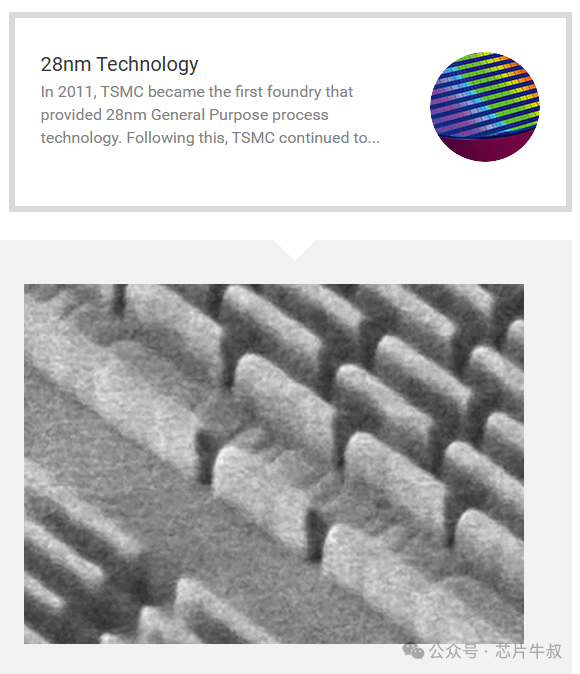

28nm是最后一代平面晶体管，结构简单、工艺成熟、几乎没有物理BUG。

它不需要昂贵的光刻机、不需要复杂堆叠、良率极高、成本极低。

现在的汽车芯片、工业控制、家电、低端MCU、存储周边芯片，几乎全部集中在28nm。

这也是目前国产产能最充足、完全自主可控的制程，属于半导体行业的“基础底盘”。

14nm：国产先进制程的分水岭

到了14nm，芯片行业发生第一次质变。

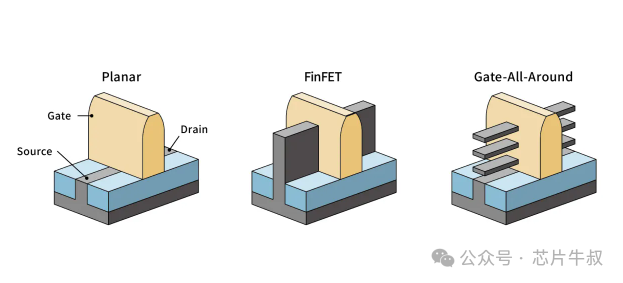

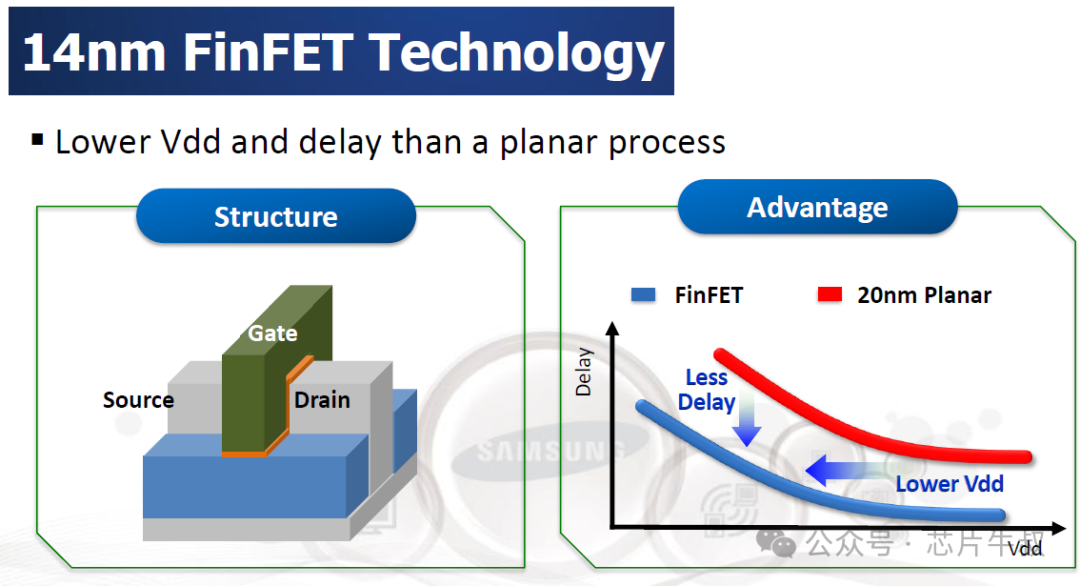

人类放弃了传统平面结构，改用鳍式晶体管（FinFET）。

通俗理解：把晶体管从“平铺在地面”，改成“竖立起来”。

这样做最大的好处：防止漏电。

越小的芯片越容易漏电，漏电就会发热、耗电、不稳定。

14nm开始，制造难度明显上升，需要多次曝光、复杂刻蚀、高精度材料。

目前中芯国际成熟量产14nm，这也是国内能拿得出手、最稳定的先进制程。

7nm：是一道鸿沟

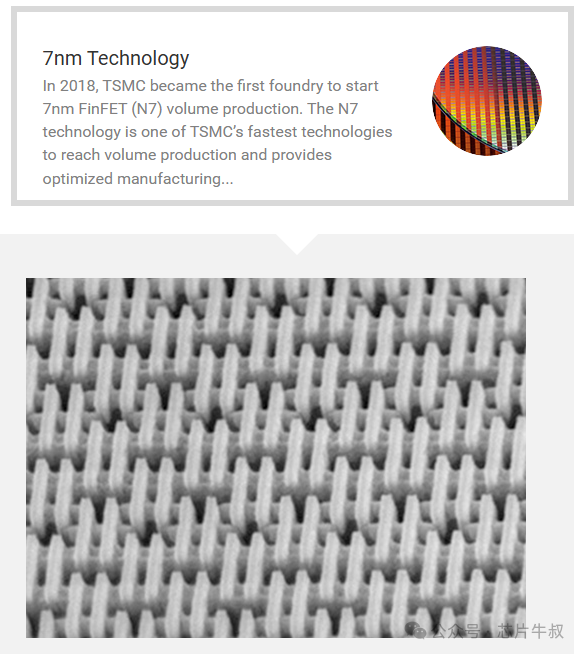

台积电第一代7nm（2018年量产）并没有用EUV，而是靠深紫外光刻（DUV）+ 多重曝光技术实现的。

到了2019年的7nm+开始引入EUV。

为什么说7nm还是很难？

因为DUV多重曝光工序极其繁琐，光线对准要求极高，稍有偏差就报废。

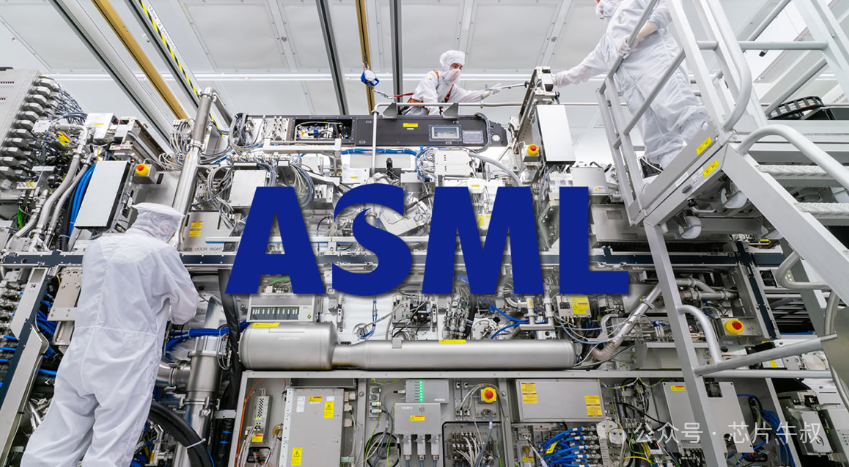

一台EUV极紫外光刻机造价高达2~4亿美元，全世界只有荷兰ASML能造。

光线、震动、温度、灰尘，任何微小误差都会导致整片晶圆报废。

7nm开始，布线密度爆炸式提升，一块芯片塞近百亿颗晶体管。

散热、漏电、材料、掩膜、光刻胶，全部达到人类工业极限。

目前国内没有商用EUV，这也是我们在高端制程产能受限的根本原因。

5nm→3nm：极限压缩，成本失控

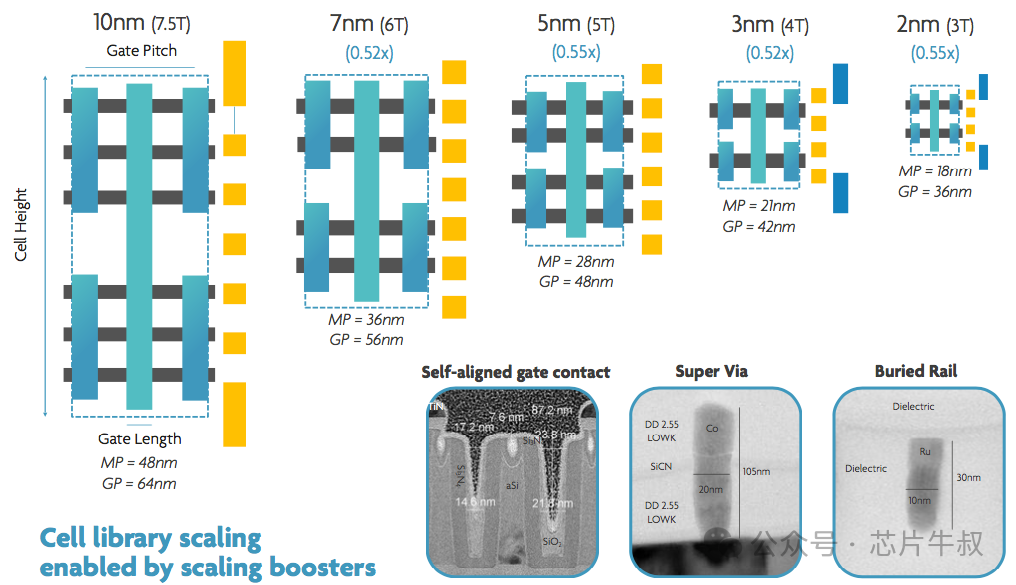

5nm、3nm已经不是单纯缩小尺寸。

5nm不断优化FinFET结构，疯狂堆叠晶体管；

3nm开始尝试全新一代晶体管GAA环绕栅极。

简单说：

以前是三面控制电流，现在改成四面包裹。

控电更强、漏电更少、性能更强。

但代价是：工艺极度复杂、良率极低、研发费用天文数字。

一座3nm晶圆厂，投资超过1500亿人民币。

2nm：目前全球量产最顶尖制程

截至2026年，全球能量产的最先进制程为2nm。

由台积电率先量产，全面搭载GAA环绕式晶体管。

到了2nm，芯片制造已经接近物理极限。

晶体管做到原子级，工程师要控制每一层原子的生长、刻蚀、堆叠。

上千道工序，任何一步偏差0.1纳米，整片晶圆直接报废。

目前全球只有台积电、三星、英特尔，具备2nm研发制造能力。

主要用于AI芯片、高端手机、超级算力处理器。

总结：为什么制程越小越难？

三个核心原因：

第一，物理极限逼近。尺寸接近原子，电子开始乱跑、漏电、干扰，传统设计失效。

第二，设备垄断严重。先进制程必须EUV，全球独一家，没有替代方案。

第三，成本指数级上涨。28nm建厂几十亿，2nm建厂两百多亿美元，中小企业根本玩不起。

国产芯片真实现状

不用神话国外，也不用妄自菲薄。

目前国内：

 28nm及以下成熟制程：完全自主，产能爆满。

14nm：稳定量产，持续扩产。

7nm先进制程：已通过DUV多重曝光技术小规模量产（如部分AI芯片），但良率偏低、产能有限；缺少EUV是制约进一步扩产的关键瓶颈。

5nm及以上顶尖制程：暂无法实现，差距明显。

成熟制程现在供不应求，这也是今年中芯、华虹财报大爆发、产能越扩越紧张的根本原因。

高端制程我们差距明显，但成熟制程，中国已经站稳全球第一梯队。

总之，

28nm够用、好用、量大、刚需；

2nm顶尖、昂贵、小众、极致。

一个国家半导体想要真正强大，既要追得上顶尖先进制程，也要守得住成熟制程。国产化替代不是一句口号，是一步一步、踏踏实实做出来的。
