植球工艺简介
植球工艺简介
昨天 16:57
浏览:175 作者:小萍子
植球,在封测厂的语境里常被当作一道“后道工序”来谈论。但恰恰是这颗直径从几百微米一路缩到几十微米、甚至即将缩到5微米的锡球,决定了AI芯片里GPU与HBM之间那几千条数据通路能不能跑满带宽。理解植球工艺的前沿,关键不在于记住几种方法的名字,而在于看清一条主线:焊球本身正在从“互连的主角”变成“被消灭的对象”,而植球技术则在“把球做得更小、放得更准”和“最终不再需要球”两个方向上同时推进。

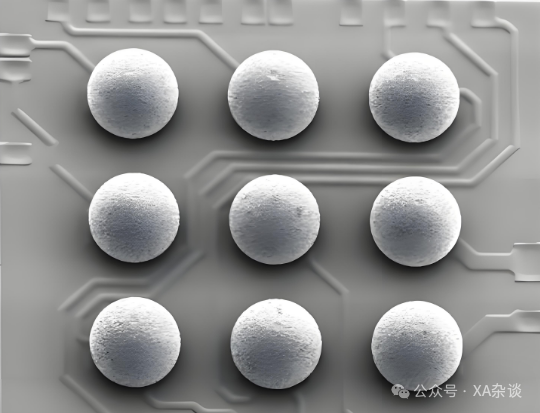

一、传统植球

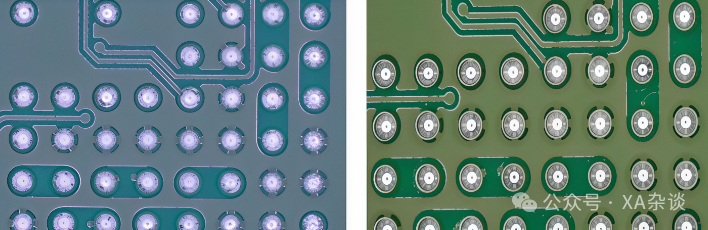

基本任务:在基板或晶圆的焊盘上,精确放置一颗锡球,经回流焊形成电气与机械连接。目前产业界在用的主流路线有三条。
锡膏印刷植球借用SMT的钢网印刷逻辑,把锡膏印到焊盘上回流成球。它的优势是设备成熟、成本低,但钢网开口的锡膏量控制直接决定凸点高度一致性,空洞率是挥之不去的对手。置球植球则先用助焊剂或锡膏“打底”,再用植球机或钢网把预制好的锡球放上去回流;自动植球机的节奏是“点助焊剂→真空吸球放置
→
回流
→
清洗”,核心控制点是放置精度和助焊剂厚度。而激光植球以非接触方式熔化并喷射锡球,不用助焊剂、热影响区小,天然适合细间距场景。
这三条路线构成了今天绝大多数BGA、CSP和SiP产品的植球产能基础。但它们共享一个物理约束:球必须存在,而且球不能无限小。 焊球要有足够的体积来保证回流后的润湿和站立高度,间距缩到一定程度,相邻焊球在回流时就可能桥连。这个约束,把植球推向了分岔路口。
二、激光植球
激光植球最初的形象是“单颗喷射”:分球机构把一颗锡球送到喷嘴,激光瞬间熔化,氮气把液滴喷到焊盘上。它的非接触特性避免了机械应力,焊球尺寸可在40~760μm范围灵活选择,兼容多种焊料体系。但单颗喷射的效率瓶颈很明显,传统激光喷射植球大约0.5秒一颗球。
真正的跃升发生在准同步激光矩阵式植球上。用准同步激光的超小光斑和超高能量密度对阵列焊球进行局部同步加热,平均每颗球耗时降至约0.18秒,效率较传统激光喷射法提升300%,形成的焊球与基板结合强度超过20MPa。这意味着激光植球从“逐点修补工具”开始具备矩阵化量产的气质。
更具结构性变化的是激光巨量转移植球。用通孔玻璃作为锡球载板,锡球规则排布在通孔中,激光从上方照射熔化锡球,惰性气体压力将熔融焊料直接转移到下方基板上,整个过程锡球不与基板发生机械接触。它同时绕开了三个传统痛点:接触污染、基板耐温限制、以及小尺寸锡球精密放置的效率问题。当植球从“拾取—放置”变成“图案化转移”,它和Micro LED领域的巨量转移技术在底层逻辑上已经汇合。
三、微凸点
如果说传统BGA的球径还在百微米量级,先进封装的微凸点已经把战场拉到了另一个尺度。国内已有企业实现最小间距45μm、最小直径30μm微凸点量产,单片晶粒凸点数量超过2万个,同时在WLCSP上量产最小球径0.2mm的植球产品。在更激进的研发线上,12英寸晶圆上15μm/8μm(间距/直径)的铜凸块制备也已实现。
这些数字背后的工程含义是:植球设备需要同时满足亚十微米级的放置精度、与铜柱/焊料凸点混合架构的兼容性,以及每片数万颗凸点的检测吞吐。EMIB这类2.5D方案对超细间距植球的要求被业内描述为“极高”,硅桥侧的微凸点CD已到23~28μm、最小间距45μm量级。植球在这里不再是一道孤立的“放球”工序,而是与光刻、电镀、检测深度耦合的晶圆级凸点制造环节。
四、分岔路口
这是当前植球技术叙事中最有张力的部分。
一条路是把微凸点继续做小。台积电在HBM与AI加速器的先进封装中,短期内仍选择微凸点而非混合键合,原因是在良率、检测和量产成熟度上不愿轻易放弃已验证的方案。但它同时推动供应链开发5微米级微凸点,目标在第四代后期至第五代初期的HBM中导入。换句话说,焊球路线还没有走到终点,它的极限正在被从45μm推向20μm、再推向5μm。
另一条路是混合键合,直接取消焊球。铜—铜直接键合让两块芯片表面的铜垫在无焊料中介的情况下粘合,互连间距从微凸点的数十微米量级跳到10μm以下,互连密度高出微凸点技术约10倍。从密度阶梯看,批量回流微凸点约400~800pads/mm²,热压键合(TCB)可到800~1600pads/mm²,而Chip-to-Wafer混合键合跃升到1万~10万pads/mm²,Wafer-to-Wafer更超过25万pads/mm²。这不是渐进改良,是数量级切换。
但混合键合不是万能解。它的表面平整度、洁净度和对准精度要求极为苛刻,良率爬坡和检测方案仍在成熟过程中。也正因如此,产业界看到的不是“混合键合立刻替代植球”,而是一条双轨并行的过渡带:HBM和部分3D堆叠继续榨取微凸点的最后几微米,而最高密度、最低功耗的互连场景逐步让位于混合键合。植球工艺的前沿,恰恰是在“守住微凸点极限”和“为无凸点时代准备界面工艺”之间同时作战。

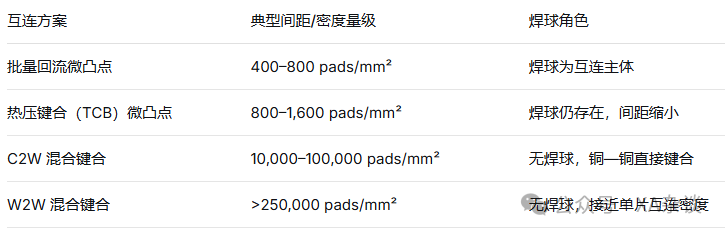

微凸点与混合键合互连密度阶梯(示意)
